KDS大真空DSX211G系列2016超微型高频贴片晶振

KDS大真空DSX211G系列2016超微型高频贴片晶振

随着工业智能化,车载电子化,物联网高速通信技术的飞速迭代,现代电子设备对高频基准时钟元器件的综合性能要求愈发严苛.高频石英晶振作为主控芯片时序运算,高速信号传输,数据同步交互,设备功能联动的核心基准元器件,其频率精准度,温度稳定性,起振可靠性,抗干扰能力以及批量一致性,直接决定终端设备的运行精度,通信稳定性,工作故障率与整体使用寿命.当前行业设备普遍朝着微型化高密度布局,宽温复杂工况适配,7×24小时不间断运行,规模化高一致性量产四大方向升级,市面上常规国产,通用进口高频贴片晶振逐渐暴露出诸多短板:高低温环境频率漂移严重,高温易停振,低温起振迟缓,等效阻抗偏大,抗震动湿热能力弱,批量参数偏差大,极易导致设备时序错乱,通信丢包,数据失真,功能死机等一系列工程问题,完全无法满足车载,高端工业设备的严苛量产标准.作为全球石英晶体元器件标杆企业,KDS晶振厂家拥有近百年频率器件研发制造经验,掌握晶圆精密切割,高频精准调校,真空气密封装,宽温性能优化等多项核心自研技术,品控体系严苛,量产稳定性稳居行业顶尖水平.旗下DSX211G表面贴装型高频水晶振荡器,是KDS专为中高频工控,车载智能,高速通信,高清数码场景量身打造的高性能基频晶振,集合2016超微型封装,工业级超宽温稳定,低阻抗易起振,高抗扰耐候,高兼容易量产等多重核心优势,完美解决传统高频晶振的行业通病,成为20MHz~64MHz中高频时钟电路的标杆级优选无源谐振器.康华尔电子为KDS大真空正规授权一级品牌代理商,全程原厂源头直供,100%原装正品,品质可溯源,现货库存充足,可为广大研发企业,生产厂商提供样品测试,批量供货,选型匹配,技术对接一站式配套服务,咨询热线:0755-27838351.

一,产品核心定位与基础规格

KDSDSX211G是一款定位工业级,车载级的高性能基频型SMD表面贴装石英晶体谐振器,依托KDS大真空成熟的全自动无尘生产制程,微米级晶圆精密切割打磨工艺与真空玻璃密封封装技术,经过多轮宽温性能调校与可靠性优化,主打中高频全覆盖,超微型轻量化,宽温高稳定,高可靠耐工况,易量产高兼容五大核心特性,是目前2016微型封装规格中综合性能最均衡,工况适配性最强的高频无源晶振产品之一.该款晶振采用纯正基频振荡架构,区别于市场上普通泛音晶振需要外接升压补偿电路的繁琐设计,原生振荡逻辑简单高效,具备起振速度快,振荡状态稳定,输出波形纯净,谐波杂讯少的突出优势,从根源上规避了传统高频晶振普遍存在的起振困难,波形畸变,高频杂扰,温漂失控,阻抗过高导致的工作异常等工程痛点.产品广泛适配工业控制设备,车载智能多媒体,USB高速传输系统,高清视频处理设备,近距离无线通信模组,智能安防终端等各类中高频时钟场景,可直接替代各类普通国产高频晶振,通用进口常规晶振,有效提升终端设备时序精度,信号稳定性与整体产品品质,助力终端产品高端化升级.

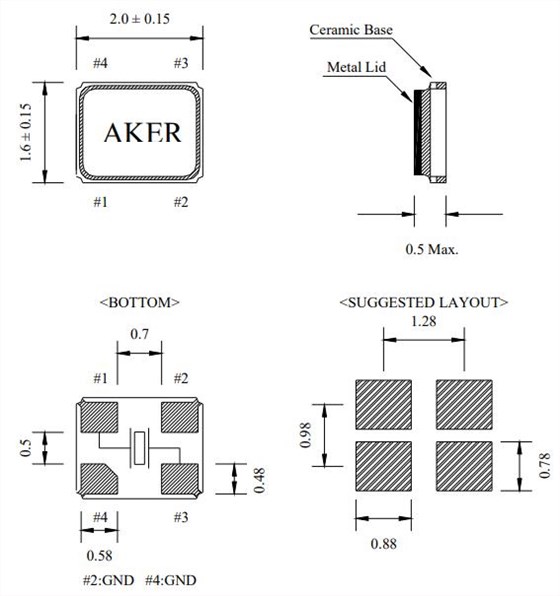

在电子设备微型化,集成化,轻薄化的主流趋势下,设备PCB布局空间持续压缩,高密度元器件贴装成为量产主流,大体积晶振早已无法适配小型化设备的设计需求.DSX211G采用行业通用的2016进口晶振超微型超薄贴片封装,物理尺寸仅2.0×1.6×0.65mm,极致轻薄的机身结构大幅缩减元器件占用空间,相较于传统3225,2520,3216封装晶振,体积缩减超40%以上,完美适配全自动高速SMT贴装工艺,贴装过程无翘板,无虚焊,无偏移,量产良品率极高,能够充分满足各类轻薄化,小型化,高密度PCB布局的设计需求,有效优化设备内部空间结构,提升散热效率,全面助力终端设备微型化迭代升级.频率规格方面,产品实现20.000MHz~64.000MHz主流中高频频段全覆盖,完整覆盖工控,通信,车载,数码设备的高频时钟需求,通用性极强.同时原厂针对性推出8pF,10pF,12pF多档位负载电容规格,可精准匹配不同品牌,不同型号的主控芯片,通信芯片,USB芯片的电路阻抗参数,无需客户额外调试电路参数,适配门槛低,落地性极强,极大降低研发调试与量产适配成本.

二,核心电气参数与性能指标

KDSDSX211G所有产品均诞生于KDS原厂无尘自动化生产车间,采用微米级精准频率校准,精密晶圆镀膜,真空气密封装等高端制程,搭配严苛的出厂多级品控体系,每一颗晶振的电气性能,频率精度,温度稳定性,机械可靠性均严格按照工业级,车载级高端标准调校检测.产品单颗参数精准,整批参数一致性极高,跨批次偏差极小,彻底解决普通晶振批量生产参数参差不齐,不良率偏高的问题,完全满足高端设备小批量试样,大批量稳定量产的核心需求,其核心性能参数与优势特点详细如下:

精准频率偏差,批量一致性优异,长期运行稳定:在标准常温25℃常规工况下,产品初始频率允许偏差精准控制在±20ppm以内,常规工作温度区间频率稳定度可达±30ppm,即便在-40℃~+105℃超宽温全域工况下,最大频率温漂也仅为±50ppm.相较于普通民用高频晶振,频率精度更高,温漂控制更出色,设备长期连续运行无明显频率偏移,无时序累积误差,能够持续保持精准时钟输出,有效保障终端设备时序运算精准,高频信号传输稳定,杜绝长期使用后出现的定时错乱,数据同步失效等问题.
梯度化超低串联电阻,全工况起振灵敏不停振:原厂针对不同高频频段特性进行专项阻抗优化,实现梯度化低阻抗设计:20~24MHz区间最大串联电阻200Ω,24~30MHz区间150Ω,30~36MHz区间120Ω,36~64MHz高频区间低至80Ω.整体等效串联电阻远低于同规格普通晶振,起振灵敏度高,启动速度快,即便在低温低压,电压波动,工况复杂的环境下,依然可以快速稳定起振,彻底杜绝高频晶振常见的低温停振,起振迟缓,间歇振荡,时钟异常导致的设备死机,功能失效等故障问题.
工业级超宽温域,极致复杂工况从容适配:产品搭载宽温专用晶圆与优化振荡架构,工作温度与存储温度均覆盖-40℃~+105℃超宽工业级温域,完美覆盖车载蓝牙晶振,户外,工业三大极端工况.无论是冬季户外零下极寒低温环境,夏季车载机舱高温暴晒闷热环境,还是工业设备长期高负荷运行产生的持续高温,昼夜温差交变场景,晶振均可保持持续稳定振荡,无频率跳变,无波形失真,无性能衰减,工况适配能力远超普通民用高频贴片晶振.
标准化激励电平,兼容性强,器件寿命更长:产品采用行业通用标准10μW激励电平,最大可耐受100μW激励功率,适配市面99%以上的主控芯片,时钟电路驱动参数,可完美规避电路过激励,欠激励等异常工作状态.有效避免因激励参数不匹配导致的晶振加速老化,频率偏移扩大,振荡不稳定等问题,大幅延长器件使用寿命,提升终端设备长期运行可靠性.
真空玻璃密封工艺,高耐候,高抗损,低返修:区别于传统树脂封装,合金焊接封装晶振的缺陷,DSX211G采用KDS自研真空玻璃密封结构,气密性极佳,可有效隔绝外界水汽,粉尘,氧气,腐蚀性气体对内部晶圆的侵蚀,无需额外防潮辅料,防潮,防氧化,防腐蚀性能拉满.同时产品出厂前均经过严苛的机械震动,跌落冲击,湿热老化,温度循环,长期通电老化等可靠性测试,抗机械应力,抗环境干扰能力突出,批量使用寿命长,量产返修率极低.
全合规环保认证,车载工业量产无忧:产品严格遵循国际RoHS环保标准与JEITA行业技术规范,全程无有害材质,绿色环保,合规性齐全.同时部分高频主流规格通过AEC-Q200车载电子可靠性认证,完全满足车载电子产品的严苛可靠性要求,可直接应用于车载前装,后装量产项目以及高端工业设备,产品安全性,稳定性,合规性全面达标,无量产合规风险.
三,产品核心技术优势

1.基频原生振荡,波形纯净无杂讯

DSX211G采用KDS原厂纯正基频谐振架构,摒弃了泛音晶振需要复杂分频,升压辅助电路的设计弊端,依靠晶圆原生基频振荡工作,振荡逻辑更纯粹,更稳定.原生输出的时钟信号波形规整圆润,高频杂讯少,谐波失真极低,时序抖动微小,时钟信号纯净度处于同行业顶尖水准.在设备高频工作过程中,能够有效抑制电路高频干扰,减少信号谐波失真,降低时序抖动误差,大幅提升高速数据传输精度,信号运算效率,高频采样准确性,对于USB高速数据传输,高清影音设备晶振信号处理,射频无线通信,工业高速采样控制等对时钟信号质量,时序精度要求极高的应用场景,有着极强的适配优势,从核心元器件层面彻底提升终端设备的运行稳定性与工作精度.

2.工业级宽温高稳,杜绝温漂故障

市面上普通高频贴片晶振普遍存在先天性性能缺陷,低温环境下易出现起振困难,间歇停振,高温工况下频率漂移急剧扩大,在温差频繁交变的复杂工况中极易引发设备时序错乱,通信丢包,数据采样失效,定时功能失灵等各类工程故障.KDSDSX211G经过原厂专属宽温工艺优化,搭配精细化频率温度匹配调校技术,对晶圆材质,电极结构,封装气密性进行全方位升级,全温域频率漂移控制精度遥遥领先同级别产品.无论是零下40℃极寒户外静置工作,还是105℃高温车载,工业持续运行场景,均可保持恒定,精准,稳定的频率输出,全程无停振,无频偏失控,无波形畸变,彻底解决高低温交变工况下设备的各类时钟异常问题,完美适配严苛工况常态化运行需求.

3.超微型轻量化,适配设备小型化迭代

在智能硬件微型化,设备外观轻薄化的行业大趋势下,传统大体积晶振严重制约产品设计升级,2016超微型超薄封装成为中高频晶振的主流迭代方向.DSX211G整体厚度仅0.65mm,体积相较于传统2520,3225封装晶振大幅缩减,极致轻量化的结构设计,完美适配高密度SMT自动化高速贴装工艺,贴装效率高,批量良品率稳定.在智能穿戴设备,微型工控模组,小型通信射频模块,超薄数码产品,微型传感终端等PCB空间极度受限的设备中,能够有效优化元器件布局,减少堆叠干扰,提升整机散热性能,完美契合当下电子设备微型化,轻薄化,高度集成化的发展趋势,为终端产品外观升级,结构优化,性能提升提供核心元器件支撑.

4.多参数可选,通用易量产,替换便捷

DSX211G产品规格覆盖20MHz~64MHz行业全部主流中高频频段,同时搭配8pF,10pF,12pF三大主流负载电容档位,全面适配市面STM,TI,瑞萨,芯海等各大品牌主控MCU,无线蓝牙WiFi通信芯片,USB高速传输控制芯片,工控专用时钟芯片的电路参数.产品支持完美的pin-to-pin替代方案,客户在旧项目升级,产品迭代过程中,无需修改原有PCB电路板布局,无需调整电路参数,无需重新进行性能调试,可直接替换老旧国产晶振,普通进口晶振,大幅缩短产品研发迭代周期,降低改板成本与量产不良风险,无论是小批量研发试样,还是数十万级大批量量产项目,均可完美适配,量产落地性极强.

5.真空密封工艺,长效耐用一致性强

DSX211G采用KDS大真空核心真空玻璃密封封装技术,相较于传统树脂封装易受潮,易老化,气密性差,合金焊接封装易氧化,应力大的弊端,真空密封结构实现了超高气密性封装,能够完全隔绝外界水汽,粉尘,氧气与腐蚀性介质,从根本上杜绝晶圆氧化,受潮损耗,参数漂移等问题,确保器件长期通电运行,长期静置存储均无性能衰减,无参数偏移.同时产品依托KDS原厂全自动化无尘流水线生产,从晶圆切割,频率调校,电极镀膜,封装测试到最终检测,全程自动化精密作业,人工干预少,误差极小,单颗参数精准,整批一致性极高,跨批次性能稳定,完美满足工业自动化,车载电子等领域大批量,高可靠,零误差的严苛量产要求.

四,主流应用场景

依托超微型轻量化封装,基频纯净振荡,工业级超宽温高稳,低阻易起振,高抗干扰耐候,高兼容易量产等全方位核心优势,KDS通信设备晶振DSX211G彻底突破了传统中高频晶振性能短板,能够完美适配各类复杂工况与高端精密设备的时钟需求.目前该产品已大规模商用落地于车载电子,工业自动化,高速通信数码,智能消费电子四大核心领域,为各类终端设备提供长效,稳定,精准的基准时钟信号,全面提升设备运行稳定性与产品核心竞争力,细分应用场景与产品价值如下:

车载电子领域:广泛适配车载中控影音娱乐系统,车载多媒体交互模组,车载蓝牙/WiFi无线通信模块,车载USB高速传输设备,车载辅助驾驶控制系统,车载胎压监测模块,车载仪表计时系统等车载配套产品.凭借AEC-Q200车载级认证品质与-40℃~+105℃超宽温稳定性能,可从容应对车载机舱高温暴晒,冬季低温严寒,行车颠簸震动,车内湿热交变,电磁干扰复杂等恶劣工况,持续输出纯净稳定的高频时钟信号,有效保障车载设备通信流畅,数据传输无丢包,时序运算精准,杜绝车载设备卡顿,断连,功能失灵等问题.
工业自动化领域:大量应用于工业主控控制模组,高速AD/DA数据采集设备,工业以太网通信网关,自动化传感采集终端,智能PLC工控设备,户外气象水文监测仪器,工业远程监控终端等工业设备.面对工业场景温差跨度大,电磁干扰强烈,设备7×24小时不间断运行,环境湿度多变的严苛工况,DSX211G始终保持频率稳定,振荡可靠,有效保障工业多设备联动同步,数据采集精准,信号传输稳定,避免因时钟异常导致的设备停机,数据错乱,生产故障,全面提升工业设备运行稳定性与生产效率.

通信与高清数码领域:完美适配USB2.0/3.0高速数据传输设备,2.4G/5G近距离无线通信模组,蓝牙智能传输模块,高清视频解码设备,智能网络摄像头,物联网高频传输终端,智能家居通信网关等设备.凭借极低时序抖动,超高信号纯净度的核心优势,有效降低高频信号谐波干扰,减少数据传输失真与丢包问题,保障设备高速通信,数据交互,视频传输稳定流畅,大幅提升数码设备与通信终端的使用体验与产品品质.
智能消费电子领域:全面适配轻薄智能可穿戴设备6G晶振,微型智能传感终端,便携式检测仪器,手持智能终端,小型智能家居控制模组,迷你数码设备等消费类电子产品.以超小体积,超低功耗,稳定可靠,高性价比的优势,完美匹配消费电子微型化,轻薄化,高颜值,高稳定的产品迭代需求,在极致压缩设备体积,控制整机功耗的同时,保障设备功能稳定,计时精准,通信正常,助力消费电子企业打造高品质,高口碑产品.
五,正品代理供货与技术服务

康华尔电子深耕石英频率元器件行业十余年,具备成熟的品牌代理运营与终端项目配套经验,是KDS大真空官方认证授权一级代理商,长期专注经销KDS大真空全系列原装正品元器件,涵盖高频/低频无源晶振,数字/模拟温度补偿晶振,时钟振荡器,石英谐振器等全系频率器件.我司所有货源均为KDS原厂源头直采,无中间商转手,无翻新拆机产品,无打磨改频次品,货源纯正稳定.针对DSX211G晶振,我司可全程提供原厂授权资质证书,产品规格书,原厂质检报告,产品溯源凭证,100%保障每一颗晶振原装正品,参数达标,性能一致,批量稳定,完全满足客户研发测试,试样验证,大批量量产的高端品质标准.

为彻底解决行业普遍存在的缺货断供,交期不稳定,试样难,量产滞后等痛点,全力保障客户项目高效推进,稳定落地,我司长期常备DSX211G全频段,全电容规格现货海量库存,库存品类齐全,充足稳定,可随时快速发货.能够灵活适配客户免费样品测试,小批量研发试样,中批量试产,大批量量产供货的全阶段需求,交期精准可控,杜绝项目因元器件缺货停滞的问题.同时,我司组建了资深专业的晶振技术服务团队,全员具备多年行业选型与工程适配实战经验,可免费为客户提供参数深度解读,精准器件选型匹配,电路起振调试指导,工程故障答疑排查,量产方案优化等一站式技术支持,精准解决客户研发,测试,量产全流程适配难题,全程为客户项目稳定量产,降本增效保驾护航.

深耕晶振行业,专注KDS原厂正品,现货库存充足,品质严苛可控,技术服务专业,售后体系完善,全力助力广大客户项目稳定量产,降本增效,品质升级！欢迎新老客户来电咨询,试样洽谈,长期深度战略合作！

咨询热线:0755-27838351康华尔电子
KDS大真空DSX211G系列2016超微型高频贴片晶振

KDS晶振	D73312GQ6	DSF753SDF	7050	73.35MHZ
KDS晶振	1ZCA32000AB0C	DSX221G	2520	32.000MHZ
KDS晶振	1TJF0SPDP1AI00Z	DST310S	3215	32.768KHZ
KDS晶振	1XXA19200EAA	DSA221SJ	2520	19.200MHZ
KDS晶振	7DD01680A03	DSA321SDN	3225	16.800MHZ
KDS晶振	7EG02600A0B	DSB1612SDN	1612	26.000M
KDS晶振	1XSF075000AR4	DSO221SR	2520	75.000M
KDS	7BH03276A0S	DST1210A	1210四脚	32.768K
KDS	7BG03276A25	DST1610A	1610	32.768K
KDS	7BG03276A1X	DST1610A	1610	32.768K
KDS	1TJH090DP1A0006	DST1610A	1610	32.768K
KDS	1TJ125DR1AC054	DST210AC	2012	32.768K
KDS	7BF03276A3K	DST210AC	2012	32.768K
KDS	1TJE090FR1AH00C	DST410S	4115	32.768k
KDS	32ETJS070FJ	DT-26	206	32.768KHZ
KDS	1TC125DFNS004	DT-38	308	32.768k
KDS	1TC125DFNS008	DT-38	308	32.768KHZ
KDS	1TC125JHNS010	DT-38	308	32.768KHZ
KDS	1ZZNAE38400AB0A	DSX211SH	2016	38.400M
KDS	7AE01200A00	DSX221G	2520	12.000M
KDS	7AD00800A1Y	DSX321G	3225	8.000M
KDS	1C208000CE0R 汽车	DSX321G	3225	8.000M
KDS	7AD00800A1X汽车	DSX320GE	3225	8.000M
KDS	1ZCM08000EE0A汽车	DSX320G	3225	8.000M
KDS	1C208000EZ0G汽车	DSX321G	3225	8.000M
KDS	1N210000EE0X	DSX321G	3225	10.000M
KDS	1C213080CC0A	DSX321G	3225	13.080M
KDS	1C232000ABOV	DSX321G	3225	32.000M
KDS	1N254000BB0M	DSX321G	3225	54.000M
KDS	1ZCM12000BC0A	DSX320G	3225	12.000M
KDS	1C216000EE0AW	DSX321G	3225	16.000M
KDS	1N216000EE0BE	DSX321G	3225	16.000M
KDS	1N238400AB0C	DSX321G	3225	38.400M
KDS	1C220000EE0BF	DSX321G	3225	20.000M
KDS	1C220000AA0K	DSX321G	3225	20.000M
KDS	1C224000BE0K	DSX321G	3225	24.000M
KDS	7AD02500A4K	DSX321G	3225	25.000M
KDS	1N225000BC0CT	DSX321G	3225	25.000M
KDS	1N225500CC0A	DSX321G	3225	25.500M
KDS	1P227120BE0A	DSX321G	3225	27.120M
KDS	1BASAMPLE	DSX321G	3225	27.000M
KDS	1N224000BC0BS	DSX321G	3225	24.000M
KDS	1C224000AA0AD	DSX321G	3225	24.000M
KDS	7AD01228A0H	DSX321G	3225	12.288M
KDS	7AD02400A3D	DSX321G	3225	24.000M
KDS	7AD04800A0T	DSX321SH	3225	48.000M
KDS	7AF05000A0B	DSX211G	2016	50.000M
KDS	7BG03276A2X	DST1610A	1610	32.768KHZ
KDS	7FD05000A0S	DSO321SR	3225	50.000M
KDS	1N228636AB0B	DSX321G	3225	28.63636M
KDS	1TJG090DP1AC015	DST210AC	2012	32.768K
KDS	1XSE100000AR30	DSO321SR	3225	100.000M
KDS	1XSF10000AH	DSO221SH	2520	10.000M
KDS	CW08000EK3B	DSX151GAL	11.8*5.5	8.000M
KDS	1AJ160005BE	SMD-49		16.000M
KDS	1AJ245763ED	SMD-49	11*4.6	24.576M
KDS	1AC080005BM	AT-49	11*4.6	8.000M
KDS	SB103CE1MM	SINGLE
KDS	1RAK38400CRB	DSR211STH	2016	38.400M
KDS	7FG00003A03	DSO1612AR	1612	32.768KHZ
