在5G/6G高频射频通信,北斗/GNSS亚米级高精度定位,400G/800G高速光传输,工业纳米级精密测控,高阶自动驾驶多传感器融合,军工航天精密仪器,IEEE1588v2精密授时等高端硬件领域,时钟时序系统是整机设备的"频率基准与时间标尺",所有数据采样,信号调制,数据同步,指令调度,射频收发的精度与稳定性,全部依托时钟振荡器的性能支撑.可以说,时钟设计的精度,稳定性与抗扰能力,直接锁死高端设备的整机性能上限.

行业传统石英TCXO,OCXO受限于天然脆性石英材质,悬空机械谐振结构,被动模拟补偿架构,存在与生俱来的设计短板:对温度梯度变化,机械振动冲击,电源纹波干扰,PCB装配应力,长期通电老化极度敏感,设计容错率极低.即便严格按照规范设计,量产批次离散性,后期老化漂移,动态工况失稳等问题依旧无法根除,极易导致设备出现相位噪声超标,时序抖动漂移,通信误码率攀升,卫星定位轨迹偏移,高速数据丢包,测控采样失真等顽固性故障,给研发调试,量产质控,后期运维带来巨大压力.

作为全球MEMS精密时序赛道的标杆品牌,SiTime凭借数十年全硅MEMS半导体研发积淀与独家ElitePlatform™,EmeraldPlatform™高端时序架构,推出全硅MEMS超TCXO与颠覆性MEMSOCXO系列产品,彻底打破百年石英晶振的技术桎梏.相较于传统石英器件,SiTime精密时序器件依托全固态单晶硅谐振结构,全数字智能动态温补,原生可编程频率调谐,军工级抗振抗冲击设计,实现了更高动态精度,更低相位噪声,更强工况适应性,更长免维护寿命,极简外围设计,零批次离散性的全方位技术突破,大幅降低高端精密时序的硬件设计门槛,彻底解决传统方案设计难,调试繁,改版多,量产不稳,后期易老化的行业痛点,帮助硬件研发团队一次性完成高性能时序系统搭建,极速推进项目落地.

深圳市康华尔电子有限公司作为SiTime有源晶振品牌官方授权一级代理商,深耕深圳高端精密元器件供应链多年,专注服务通信,导航,工控,车载,光传输,军工,精密仪器等高新赛道企业,精通SiTime全系TCXO,OCXO,可编程MEMS时钟芯片的选型匹配,电路设计,PCB适配,参数定制,方案替换与量产配套,具备海量高端项目落地经验,可为研发团队提供全流程技术赋能与现货交付服务.助力企业规避时序设计误区,压降研发与量产成本,升级终端产品核心竞争力,技术咨询与样品申领热线:0755-27838351.

一,深度解析:SiTimeTCXO与OCXO技术定位,性能边界与精准选型逻辑

在精密时序硬件设计中,选型是决定系统性能的第一步,选型失误会直接导致性能不足或资源过剩,成本浪费,工况适配失效.很多研发工程师容易陷入"盲目选高端OCXO"或"低配TCXO扛不住动态工况"的设计误区.SiTime通过半导体工艺重构了精密时序器件的性能层级,让TCXO与OCXO的性能边界清晰,场景适配精准,同时兼顾设计灵活性与量产经济性.

1.SiTime高精度超TCXO:工业及高端商用动态场景最优解

SiTimeMEMS超TCXO是SiTime针对现代设备动态复杂工况,轻量化设计,低功耗需求,长寿命免维护打造的主力精密时序方案,彻底重构了传统石英TCXO的性能短板.依托全硅固态谐振结构与全数字AI动态温补算法,器件常态温度稳定度可达±0.5ppm~±0.1ppm,高端型号动态温漂,振动漂移,短时频率稳定度,相位噪声指标全面超越同规格进口石英TCXO,部分旗舰型号的动态综合性能可直接对标入门级石英OCXO.

相较于传统石英TCXO,其核心设计优势极为突出:上电启动速度快,低温起振稳定,功耗可控可调,抗机械振动与冲击能力提升10倍以上,无惧设备长期颠簸,高频振动,冷热骤变工况;外围电路极简,无需复杂匹配调试,设计容错率极高;支持数字可编程调谐,可实现全程动态精度校准.完美适配5G/6G射频终端,北斗/GNSS高精度定位模块,工业高速精密测控设备,100G/400G高速光模块,车载自动驾驶辅助硬件,高端工业物联网终端,便携式精密检测仪器等绝大多数高端商用,工业级精密时序场景,是当前高端动态工况下性价比与性能平衡最优的精密时序方案.

2.SiTimeEmerald系列OCXO:军工级超高精度静态基准方案

传统石英OCXO普遍存在体积庞大,重量高,功耗大,发热严重,抗震性差,长期温控老化,批次一致性差等结构性缺陷,即便静态精度极高,也难以适配轻量化,高动态,长寿命的新型高端设备.SiTime全新Emerald系列MEMSOCXO是行业颠覆性恒温精密时序方案,摒弃传统石英OCXO恒温晶振笨重的金属恒温槽,复杂加热温控结构,基于自研MEMS硅基微型恒温架构与高阶数字补偿算法,实现ppb级超高静态频率稳定度,超低日老化率,极致超低相位噪声,在保持顶级精度的同时,大幅缩小体积,降低功耗,减少发热,提升抗震抗扰性能.

该系列器件主打长期超高稳定,零漂移,免校准,极致纯净时序信号,核心适配对时序基准要求近乎严苛的核心场景:5G/6G基站核心时序,实验室精密信号测试仪器,军工航天测控装备,卫星通信终端,IEEE1588v2精密授时系统,数据中心高精度时钟同步设备,野外无人值守超长服役精密设备,可完全替代传统进口高端石英OCXO,以更优的可靠性,更低的运维成本,更小的结构体积,实现设备时序性能越级升级.

3.工程师通用选型准则(落地实操版)

针对常规工业设备,高频通信终端,车载动态设备,户外温变设备等动态工况复杂,兼顾功耗与成本的场景,优先选用SiTime超TCXO,完全满足高精度需求,且设计简单,量产稳定,无需后期维护;针对静态基准精度要求极高,设备长期不间断运行,免校准服役,信号纯净度要求严苛的核心高端装备,军工仪器,基站核心时序设备,直接选用SiTimeEmeraldOCXO,彻底规避传统石英OCXO老化漂移,温控失效,运维繁琐的痛点.

二,SiTimeTCXO/OCXO电路设计全流程实操要点:极简架构,规避99%设计隐患

传统石英TCXO/OCXO硬件设计极为繁琐,需要工程师精准计算负载电容,匹配外围阻容网络,搭建模拟调谐电路,增设温控辅助电路,参数匹配稍有偏差就会出现频偏超标,起振异常,噪声抬升等问题,调试周期长,改版概率高.而SiTime全系MEMS精密时序器件采用单芯片高度集成架构,芯片内部完整集成MEMS谐振单元,数字温补运算内核,稳压滤波单元,信号整形电路,可编程频率调谐模块,最大程度简化外围电路,从硬件底层减少干扰源与误差源,大幅降低设计难度与调试成本.

1.电源电路设计规范(精密时序核心关键)

电源噪声,电压波动,纹波干扰是导致精密时序系统相位噪声恶化,频率微漂移,时序抖动超标的首要核心因素,80%的时序不稳定问题均源于电源设计不规范.SiTimeTCXO/OCXO支持行业通用宽电压工作制式,涵盖1.8V,2.5V,3.3V低抖动晶振主流电压等级,可适配绝大多数主控,射频,传输芯片供电体系.

实操设计要求:电源输入端必须就近并联0.1μF高频陶瓷去耦电容+10μF稳压滤波电容,零距离贴近器件电源引脚摆放,快速滤除高频开关纹波与瞬时电压波动;电源走线独立单独铺设,线宽充足,走线短直,严禁与开关电源模块,MOS管,射频功放,高速差分总线,继电器等高低压干扰线路并行,交叉重叠,避免耦合干扰;针对OCXO超高精度场景,需在电源输入端额外增加一级磁珠或LC低通滤波电路,进一步压低电源底噪,杜绝微小电压波动影响恒温架构与谐振单元精度,保障ppb级极致稳定输出.相较于石英晶振需要精准分压供电,匹配温补电路供电参数,SiTime器件电源设计无需复杂参数匹配,容错率极高,稳定性更强.

2.输出信号匹配设计(适配全品类主控芯片)

SiTimeTCXO/OCXO原生兼容LVCMOS,LVPECL,HCSL,差分正弦波等全品类主流输出制式,可直接对接FPGA,MCU,网络PHY,射频收发芯片,时钟同步芯片,高速传输接口等各类主控器件,无需额外增设阻抗匹配电阻,信号整形电路,缓冲放大电路,极简设计即可保证极致信号完整性.

单端LVCMOS输出场景:输出走线无需串联限流,匹配电阻,依托器件内置高强度驱动单元,可直接稳定驱动后端负载,信号边沿平整,无过冲,无振铃;高频差分输出(LVPECL/HCSL)场景:严格遵循差分布线规范,保证双线等长,等距,平行,对称,控制差分阻抗匹配精准,最大限度降低时序偏差与信号损耗.同时SiTime器件支持软件可编程动态调整驱动强度,负载适配参数,工程师可根据后端负载大小,走线长短灵活微调参数,硬件无需改版,即可适配不同电路工况,设计灵活性远超参数固化的传统石英晶振.

3.数字调谐与校准电路设计(SiTime独家核心优势)

传统石英TCXO/OCXO若需实现频率校准,老化补偿,必须外置DAC数模转换芯片,精密模拟调压电路,多级滤波网络,不仅电路繁琐,占用PCB空间大,还极易引入模拟噪声,且校准精度低,滞后性强,无法动态适配工况变化,长期使用依旧会出现漂移失准问题.

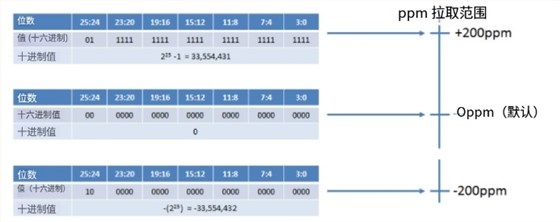

SiTime全系新款超TCXO与OCXO均原生搭载I2C/SPI高速数字调谐接口,是区别于传统石英方案的颠覆性设计亮点.无需任何模拟外围电路,仅需预留简易数字通信引脚,即可实现0.05ppt超高精细频率校准精度,调谐分辨率达到传统模拟方案的百倍以上,同时支持±400ppm超宽调谐范围,覆盖出厂校准,温漂补偿,老化漂移修正,系统时序同步微调等全场景需求.设计阶段预留数字接口后,设备可实现出厂精准校准,运行中动态实时修正,后期老化远程补偿,全程无需拆机,无需断电,无需改版硬件,真正实现设备全生命周期时序精度恒定,彻底解决传统晶振"越用越偏,年年需校准"的行业顽疾.

三,PCB布局高阶设计规范:彻底杜绝时序不稳,噪声超标,漂移异常

PCB布局布线不合理,是量产设备时序不良,动态漂移,通信误码,定位偏差,批量一致性差的核心设计通病.传统石英晶振对PCB地层应力,布线干扰,局部积温,装配形变极度敏感,布局稍有瑕疵就会引发性能劣化.SiTimeMEMS晶振凭借全固态抗应力结构,布局容错率大幅提升,但针对高端精密时序设计,遵循标准化布局规范,可最大化释放器件顶级性能,彻底规避量产隐患.

1.器件摆放位置精细化要求

时钟器件必须紧邻后端主控芯片时钟输入引脚摆放,最大限度缩短时钟走线长度,减少信号传输损耗,电磁耦合干扰与时序延迟偏差;严格远离大功率发热器件(电源芯片,功放,MOS管),射频发射模块,高频开关电路,继电器等强热源,强干扰源,避免局部温度梯度不均,高频电磁辐射干扰谐振精度,杜绝动态频偏与相位噪声抬升问题;OCXO器件需重点规避局部积温过热,周边预留适度通风散热空间,禁止紧贴厚重屏蔽罩,密闭隔热区域摆放,防止局部温差波动破坏恒温架构的稳定性,保障ppb级超高精度输出.

2.地层隔离与数模分离设计

时钟器件所在区域必须保证地平面完整,连续,无割裂,无开槽,完整的地层可有效吸收高频噪声,抑制地弹干扰,稳定器件工作电位;严格执行数模分离原则,时钟走线下方禁止铺设开关电源走线,高频数字总线,射频走线,杜绝数字噪声与功率噪声串扰时序信号;针对OCXO超高精度,低相噪严苛场景,可单独规划局部隔离地,通过地分割隔离+单点接地方式,彻底隔绝系统整体数字噪声,实现时序信号极致纯净.得益于硅基全固态结构,SiTime器件几乎不受PCB板材应力,回流焊接形变,长期老化形变影响,量产一致性远超石英晶振.

3.走线长度,阻抗与串扰控制

单端时钟走线坚持短,直,少过孔,少弯折原则,减少信号衰减与干扰耦合;高速差分时钟严格把控走线阻抗精度与等长误差,保障多通道时序同步一致性;严禁时钟走线与高频信号线,高速总线,射频走线平行长距离铺设,避免串扰叠加引发时序抖动超标.相较于传统石英晶振严苛的布线限制,SiTime器件驱动能力强,噪声抑制性能优异,抗串扰能力突出,布线容错率大幅提升,有效降低PCB设计难度与改版风险.

四,SiTime可编程深度设计:硬件定型不变,性能自由迭代升级

传统石英TCXO振荡器/OCXO所有核心参数均为出厂一次性固化,输出频率,温漂精度,功耗档位,驱动强度,调谐参数,老化补偿系数无法修改.一旦产品迭代,工况升级,精度标准提升,适配场景变更,必须更换晶振物料,改版PCB,重新开展可靠性测试与资质认证,研发周期长,迭代成本高,库存压力大,严重制约产品升级节奏.

SiTime全系TCXO/OCXO搭载独家SiTimePro-Programming全维度可编程设计体系,构建了现代高端时序设计的柔性迭代优势.工程师可在方案设计,样品调试,批量量产,设备后期运维全阶段,自由自定义核心时序参数,包含精准输出频率,温度补偿系数,相位噪声优化档位,超低功耗工作模式,信号驱动强度,频率调谐范围,长期老化补偿阈值等精细化参数.全程无需更换器件,无需改版硬件,无需重复认证,即可完成产品精度提档,工况适配优化,性能差异化升级.

针对多版本产品迭代,多场景设备适配,长期项目升级,定制化高端设备,该特性可极大压缩研发周期,降低迭代成本,减少物料库存,帮助企业快速响应市场技术升级需求,打造差异化性能优势,摆脱行业同质化内卷.同时支持批量专属参数定制,可根据客户项目工况,量身匹配最优精度,功耗,噪声参数,实现设备性能极致优化.

五,量产级避坑指南:SiTimeTCXO/OCXO高频设计误区深度解析

结合大量量产项目落地经验,总结出工程师最容易踩坑的设计误区,针对性规避可大幅提升设计成功率与量产品质:

第一,盲目照搬石英晶振外围电路.多数工程师习惯性沿用石英晶振的复杂滤波,负载匹配,模拟调谐外围电路,而SiTime器件为单芯片全集成架构,多余的外围阻容,匹配电路,滤波器件不仅毫无作用,反而会引入额外信号噪声,造成信号衰减,影响时序精度,精简外围,仅保留必要滤波电容才是最优设计方案.

第二,忽略数字调谐接口预留.传统石英方案无动态校准能力,很多设计习惯性省略数字接口,直接错失SiTime动态温漂补偿,长期老化修正,在线参数迭代的核心优势,导致设备无法实现免维护长效运行,浪费器件顶级性能.

第三,OCXO过度散热设计.传统石英OCXO发热量大,温控损耗高,需要大面积散热设计,而SiTimeMEMSOCXO功耗大幅降低,发热极小,温控稳定性更高,过度散热,大面积散热铜皮反而会造成腔体温度波动,破坏恒温精度,仅需常规均匀散热设计即可.

第四,电源滤波设计冗余不足.精密时序器件对电源底噪极度敏感,简化电源滤波,省略去耦电容,电源走线杂乱,会直接导致相位噪声抬升,时序抖动超标,动态频偏异常,必须严格执行电源纯净设计规范,保障时序基准稳定.

六,无缝替换升级方案:传统石英TCXO/OCXO低成本迭代适配

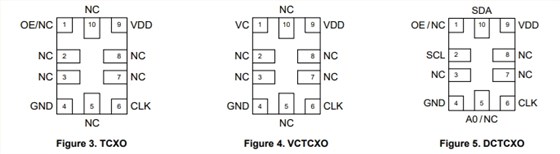

SiTime全系TCXO/OCXO严格兼容行业主流石英晶振标准封装与引脚定义,包含3225,2520,2016,1612,5032贴片晶振等通用封装,可实现1:1PintoPin无缝硬件替换,无需改版PCB,无需调整布局,无需修改电路架构,无需重新调试系统.

针对存量设备升级,新品性能迭代,高端设备提质降本需求,直接替换SiTimeMEMS精密时序器件后,可一次性解决传统石英晶振存在的老化漂移大,动态温漂超标,抗振性差,相位噪声高,批次一致性差,后期运维繁琐等行业顽疾,以极低的改动成本,零研发迭代成本,实现整机时序性能越级提升,完美适配老旧设备性能升级,新品高端化迭代,批量设备品质优化的各类场景.

七,康华尔电子原厂技术赋能,全程护航研发设计与量产落地

精密时序系统的设计成败,不仅取决于器件本身的硬件性能,更依赖精准的场景化选型,规范化的电路布局,精细化的参数适配与严苛的量产品质管控.深圳市康华尔电子有限公司作为SiTime官方正规授权一级代理商,深耕精密时序元器件行业多年,专注为通信,卫星导航,工业精密测控,车载自动驾驶,军工装备,高速光传输,精密测试仪器等高端领域客户提供一站式时序解决方案.

我司全系SiTimeTCXO,OCXO精密时钟器件均为品牌原厂直采,全程品质溯源,原厂严苛品控出厂,100%原装正品,从源头杜绝批次离散,性能瑕疵,翻新散新等品质隐患,严格匹配高端设备的严苛设计标准.公司自建大型仓储体系,常年常备全系热门型号海量现货库存,型号齐全,库存深度充足,货源长期稳定,无断供风险,可全面满足客户样品测试,小批量研发调试,中批量试产,大批量常年量产的全阶段供货需求,报价透明公道,无中间商溢价,交付响应极速,交期稳定可控.

同时我司组建专属SiTime高端时序技术专项团队,工程师具备多年硬件研发,时序方案设计,电路调试,量产优化实战经验,可为客户提供免费精准工况选型,电路设计方案指导,PCB布局规范审核,可编程参数个性化定制,传统石英方案升级替换,量产全程品质跟进,终身售后技术保障的一站式赋能服务,精准帮助研发团队规避设计误区,缩短研发周期,一次性落地高性能精密时序设计,大幅降低改版成本,调试成本与量产不良率.

目前SiTime全系高精度,低相位噪声晶振,可编程超TCXO与高端OCXO现货火热热销,支持免费样品申领,个性化参数定制,批量极速报价与交付.欢迎各研发工程师,采购负责人,终端厂商来电洽谈长期战略量产合作,依托SiTime颠覆性MEMS时序技术,彻底摆脱传统石英晶振技术桎梏,赋能高端设备时序性能全面升级！咨询热线:0755-27838351,深圳市康华尔电子有限公司竭诚为您服务！
