PDI石英晶振,VC20-3,VCXO振荡器,长方形钟振,电信应用6G晶振，美国进口晶振，PDI晶振，型号：VC20-3，小体积晶振尺寸：20.6x13.0mm，是一款VCXO压控晶振，有源晶振，长方形钟振，插件晶振，石英晶振，石英晶体振荡器，无铅环保晶振，频率范围：4MHz~100MHz，压控晶体振荡器VC20-3系列提供了一系列的电压控制的晶体振荡器，工作在+3.3V电源，与HCMOS/TTL兼容的输出。±最小100ppm的控制电压范围确保了至少±50ppm的绝对拉力范围，典型线性为±3%，工作温度范围：-40℃至+85℃。具有超小型晶振，高精度，高性能，高品质，高稳定性，高质量，耐热及耐环境特点。被广泛应用于：通讯设备，GPS晶振，电信，便携式仪器，合成器，锁相循环，物联网，无线网络，蓝牙模块，导航仪，仪器仪表设备等应用。

产品详情

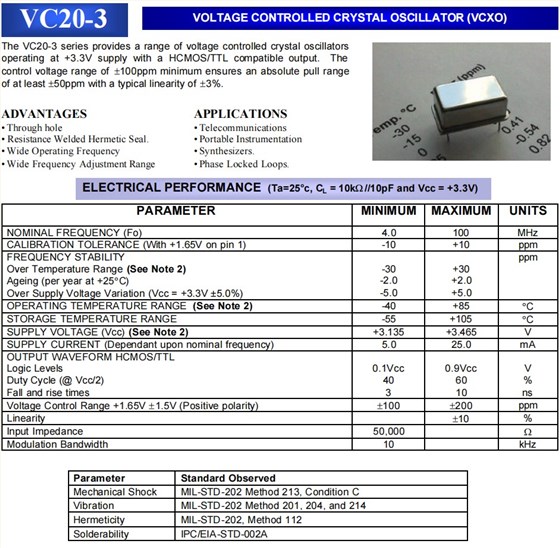

PDI石英晶振,VC20-3,VCXO振荡器,长方形钟振,电信应用6G晶振 参数表

PARAMETER	MINIMUM	MAXIMUM	UNITS
NOMINAL FREQUENCY (Fo)	4.0	100	MHz
CALIBRATION TOLERANCE (With +1.65V on pin 1)	-10	+10	ppm
FREQUENCY STABILITY Over Temperature Range (See Note 2) Ageing (per year at +25。C) Over Supply Voltage Variation (Vcc = +3.3V ±5.0%)	-30 -2.0 -5.0	+30 +2.0 +5.0	ppm
OPERATING TEMPERATURE RANGE(See Note 2)	-40	+85	℃
STORAGE TEMPERATURE RANGE	-55	+105	℃
SUPPLY VOLTAGE (Vcc) (See Note 2)	+3.135	+3.465	V
SUPPLY CURRENT (Dependant upon nominal frequency)	5.0	25.0	mA
OUTPUT WAVEFORM HCMOS/TTL Logic Levels Duty Cycle (@ Vcc/2) Fall and rise times	0.1Vcc 40 3	0.9Vcc 60 10	V % ns
Voltage Control Range +1.65V士1.5V (Positive polarity)	士100	士200	ppm
Linearity		士10	%
Input Impedance	50,000		Ω
Modulation Bandwidth	10		kHz

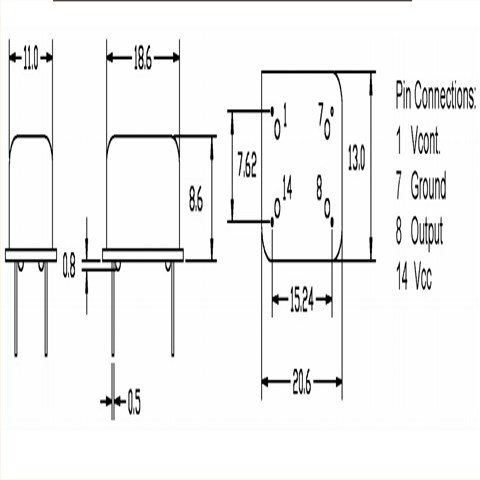

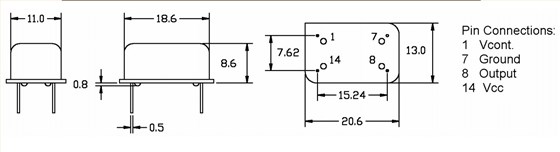

PDI石英晶振,VC20-3,VCXO振荡器,长方形钟振,电信应用6G晶振尺寸图

PDI石英晶振,VC20-3,VCXO振荡器,长方形钟振,电信应用6G晶振

压控晶振用石英晶体作频率控制元件，其振荡频率在工作温度内是稳定的。当我们对VCXO晶振的进行调谐时，振荡频率会发生改变；但偏离标称频率的各个频率值在工作温度范围内同样是稳定的。必须注意，对于一个给定的频率而言，频率稳定度要求越高，要得到大范围的牵引度就越困难。采用硅解决方案，不能获得良好的频率稳定度。这是因为硅存在颤动噪声和相位噪声所致。VCXO压控晶振的采用了石英晶振，频率异常稳定，是目前最好的频率控制器件。
