ACT时钟振荡器90H32,HC00003BBIHEPL‐PF,数字显示6G晶振，ACT艾西迪晶振，英国进口晶振，型号：90H32，编码为：HC00003BBIHEPL‐PF，频率为：32.768KHz，时钟晶体振荡器，工作温度范围：-40℃至+85℃，小体积晶振尺寸：3.2x2.5mm封装，四脚贴片晶振，HCMOS石英晶体振荡器，有源晶振，石英晶振，SMD晶振，贴片石英晶振，无铅晶振。具有超小型，轻薄型，高精度，高性能，高品质，高质量，稳定性高，耐热及耐环境特点。被广泛应用于：移动通讯设备，无线蓝牙晶振，时钟晶振，钟表电子晶振，智能手机，电脑主板，仪器仪表设备，儿童手表，智能水电表，家用电器，数字显示设备，数码电子等应用。

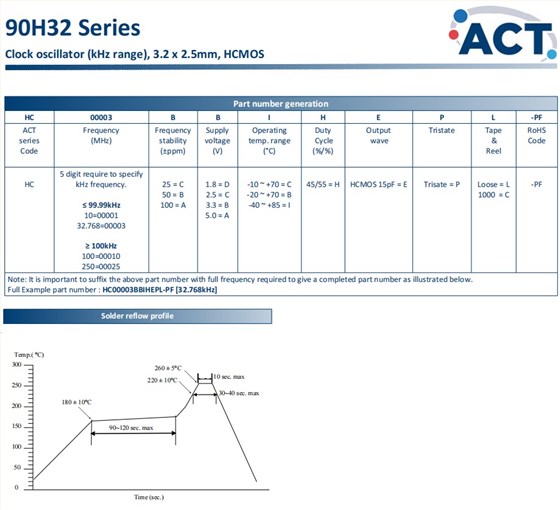

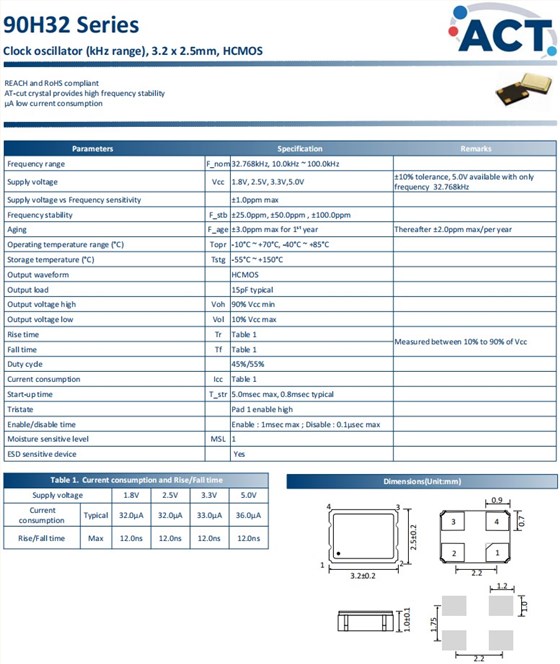

ACT时钟振荡器90H32,HC00003BBIHEPL‐PF,数字显示6G晶振 参数表
| Frequency range | F_nom | 32.768kHz, 10.0kHz ~ 100.0kHz | |||||||||||||||||||||||||||||||||||||
| Supply voltage | Vcc | 1.8V, 2.5V, 3.3V,5.0V |
±10% tolerance, 5.0V available with only frequency 32.768kHz |
||||||||||||||||||||||||||||||||||||
| Supply voltage vs Frequency sensitivity | ±1.0ppm max | ||||||||||||||||||||||||||||||||||||||
| Frequency stability | F_stb | ±25.0ppm, ±50.0ppm , ±100.0ppm | |||||||||||||||||||||||||||||||||||||
| Aging | F_age | ±3.0ppm max for 1?? year | Thereafter ±2.0ppm max/per year | ||||||||||||||||||||||||||||||||||||
| Operating temperature range (°C) | Topr | ‐10°C ~ +70°C, ‐40°C ~ +85°C | |||||||||||||||||||||||||||||||||||||
| Storage temperature (°C) | Tstg | ‐55°C ~ +150°C | |||||||||||||||||||||||||||||||||||||
| Output waveform | HCMOS | ||||||||||||||||||||||||||||||||||||||
| Output load | 15pF typical | ||||||||||||||||||||||||||||||||||||||
| Output voltage high | Voh | 90% Vcc min | |||||||||||||||||||||||||||||||||||||
| Output voltage low | Vol | 10% Vcc max | |||||||||||||||||||||||||||||||||||||
| Rise time | Tr | Table 1 | Measured between 10% to 90% of Vcc | ||||||||||||||||||||||||||||||||||||
| Fall time | Tf | Table 1 | |||||||||||||||||||||||||||||||||||||
| Duty cycle | 45%/55% | ||||||||||||||||||||||||||||||||||||||
| Current consumption | Icc | Table 1 | |||||||||||||||||||||||||||||||||||||
| Start‐up time | T_str | 5.0msec max, 0.8msec typical | |||||||||||||||||||||||||||||||||||||
| Tristate | Pad 1 enable high | ||||||||||||||||||||||||||||||||||||||
| Enable/disable time | Enable : 1msec max ; Disable : 0.1μsec max | ||||||||||||||||||||||||||||||||||||||
| Moisture sensitive level | MSL | 1 | |||||||||||||||||||||||||||||||||||||
| ESD sensitive device | Yes | ||||||||||||||||||||||||||||||||||||||

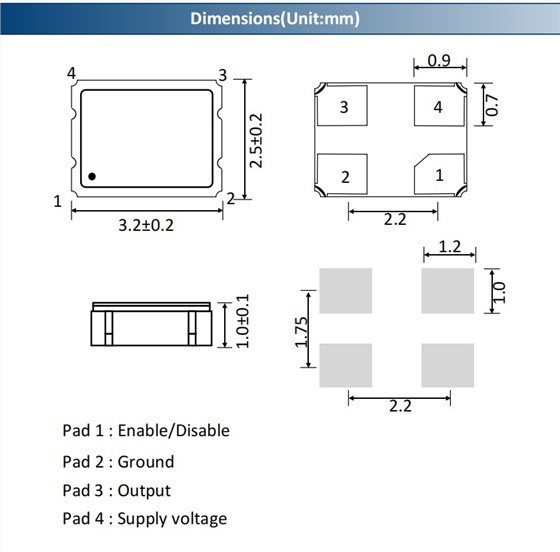

ACT时钟振荡器90H32,HC00003BBIHEPL‐PF,数字显示6G晶振 尺寸图
ACT时钟振荡器90H32,HC00003BBIHEPL‐PF,数字显示6G晶振
32.768khz晶振是款实时时钟晶振，它的作用是可以产生时序电路基准信号。而之所以选用32.768K是因为它是2的15次幂，是因为可以很精确的得到一秒的计时。不仅如此，包括所有的实时时钟晶振一般都是32.768或其倍频。贴片32.768K晶振的负载电容都是12.5PF。常用32.768K晶振的电子产品有智能手机、智能手表、车载晶振，安防和可穿戴设备等等。也还有很多生活类、工业类电子也会常用到这款频率的进口晶振。
