海洋遇险,航空事故,山地荒野失联,野外科考意外,这些极端场景下,每一秒时间都关乎生命.在全球Cospas-Sarsat卫星搜救体系之中,紧急信标设备是遇险人员向外传递位置,发出求救信号唯一核心载体,而信标射频发射链路内部的温补晶振TCXO,则是整套求救设备的"心跳基准".一旦晶振频率漂移超标,信标发射载波偏离规范频段,搜救卫星将无法捕获信号,求救报文丢失,定位解算失败,直接造成搜救延误甚至搜救失效.在生命安全级应用中,普通消费级,工业通用型TCXO,无论宽温稳定性,抗振动冲击,长期老化特性,低功耗续航能力,都无法满足紧急信标长期待命,随机触发,恶劣环境可靠工作的硬性门槛.
针对生命搜救装备长期存在的时序基准器件选型痛点,全球知名频率控制器件厂商Transko晶振(特兰斯科)正式对外官宣,推出全新TXCS系列TCXO温补石英晶体振荡器,该系列从芯片架构,谐振器切割方案,补偿算法,封装结构,可靠性验证全链路,围绕紧急定位信标应用需求定向开发,是Transko晶振面向Cospas-Sarsat搜救信标市场打造的专用高稳时序解决方案.作为Transko晶振在国内授权代理商,康华尔电子同步开启TXCS系列样品送样,技术支持,批量供货服务,面向航空应急设备厂商,海洋救生设备制造商,野外应急装备研发企业提供一站式晶振选型与供应链配套支持,欢迎广大研发工程师,采购负责人致电0755-27838351沟通规格定制,样品测试,交期与价格方案.
不同于市面上通用款TCXO产品,TXCS系列并非在现有通用TCXO基础上简单改规格参数,而是从需求定义阶段就锚定ELT航空应急定位发射器,EPIRB海上应急无线电示位标,PLB个人定位信标三大主流紧急信标品类的行业标准,同步兼顾水下,高空,极寒,高温暴晒,持续振动,跌落冲击等复合恶劣工况.传统通用TCXO设计目标大多面向通信模块,GNSS接收机,小型物联网终端,优先平衡成本,体积,功耗,在极端温度交变,长期静置存储,强机械应力,低电压跌落场景下的稳定性冗余不足,很难通过紧急信标强制认证测试.而Transko晶振TXCS系列的研发目标非常明确:在设备数年甚至十余年静置待命之后,一旦遇险触发,无论当下身处零下几十度的极地,高温暴晒的沙漠海面,剧烈颠簸失事机舱内,都可以瞬间起振,输出稳定,合规的载波参考频率,保障求救信号稳定被卫星系统捕获,解析,回传地面搜救站.
在搜救链路中,信标发射频率的微小偏移都会被卫星接收系统放大.Cospas-Sarsat体系对于406MHz紧急信标的载波频率误差,频率温漂,短期稳定度,开机起振时序都设置了严苛的强制指标,这就要求配套TCXO必须拥有极高的全温域频率稳定度,可控的老化漂移,优异的抗加速度敏感特性,稳定的上电启动特性.很多应急设备研发团队在项目认证阶段踩坑,整机其他电路全部调试完成,最后卡在晶振带来的频偏超标,高低温测试失效,振动测试频漂超限问题,拉长认证周期,增加返工成本,甚至错过项目交付节点.Transko晶振本次推出TXCS系列TCXO,就是针对性补齐这一应用赛道的时序器件短板,给紧急信标整机厂商提供一款原生适配搜救标准,经过专项可靠性摸底,可直接用于认证送样的专用温补晶振方案.
本文将从紧急信标系统的时序底层需求切入,深度解析Cospas-Sarsat体系对信标频率源的技术约束,完整介绍Transko晶振TXCS系列TCXO的核心技术架构,关键电气参数,结构与可靠性设计,不同信标设备适配方案,对比通用TCXO晶振与TXCS搜救专用TCXO的性能差异,拆解测试验证项目,认证配套支持,供应链交付保障,同时结合康华尔电子作为Transko晶振正规代理的配套服务能力,为应急装备研发工程师提供完整的选型,评估,落地参考.
第一章紧急信标系统原理与时序源的致命约束
想要理解TXCS系列TCXO的产品价值,首先要读懂紧急信标设备的工作逻辑,以及为什么TCXO是整套设备不可替代的核心元器件.全球Cospas-Sarsat搜救卫星系统,由低轨LEO卫星,中轨MEOSAR卫星,地面接收站,任务控制中心,搜救协调节点共同组成.当人员遇险,手动或者自动触发紧急信标之后,设备会持续发射调制在406.025MHz载波上的数字求救报文,报文内包含设备唯一识别码,GNSS解析位置,遇险状态信息.卫星接收该射频信号,完成多普勒频偏校正,信号解调,将求救数据下发至地面站,地面站结合卫星轨道参数完成定位计算,向就近搜救单位推送救援坐标.
整个链路成立的前提,是信标发射载波频率必须严格落在标准窗口之内.卫星接收机的接收带宽窗口非常窄,如果作为射频锁相环参考源的TCXO发生较大频率漂移,PLL输出的406MHz载波就会偏移标称频率,信号直接落在卫星接收通道之外,信号信噪比急剧下降,解调失败,求救信息无法被识别.更严重的情况是,频偏超标的信标信号会对同频段其他合法信标产生干扰,直接导致多台遇险设备信号混淆,给搜救工作带来重大风险.
第一,宽温度区间内的频率稳定度约束.普通工业TCXO常规温区为-40℃~+85℃,稳定度±0.5ppm,±1ppm,看似参数好看,但这是标准工业指标,并不适配信标标准.Cospas-Sarsat认证规范要求,信标在完整工作温度范围内,载波频偏必须控制在极小范围,换算到参考TCXO,就要求全温区间频率稳定度达到±0.2ppm甚至更高等级,温漂曲线平滑,不能出现局部温度拐点的突变漂移.很多通用TCXO补偿算法只针对常温附近优化,在高低温极限端点补偿误差放大,出现跳漂,在信标高低温环境箱测试直接不合格.
第二,长期存储老化与静置漂移约束.消费级晶振老化指标大多标注年老化±1ppm,短期上电使用尚可,但紧急信标可以多年不上电.晶体谐振器在长期静置,应力缓慢释放的过程中,频率会缓慢偏移,叠加封装内部应力变化,电极迁移,多年之后第一次上电的初始频偏,是整机认证重点考核项.TXCS系列在设计之初就把长期静置老化,存储老化作为核心指标,选用高稳定AT切石英晶振,优化电极镀膜工艺,封装应力控制方案,把长期漂移控制在搜救应用允许区间,保证多年休眠之后,首次启动频偏依然合规.
第三,抗振动,抗冲击,抗加速度灵敏度要求.飞机失事撞击,船舶沉没翻滚,落水后水流持续冲击,都会给晶振施加随机振动,冲击,静态加速度.普通TCXO的加速度灵敏度较差,受到震动时频率快速抖动,带来载波相位噪声恶化,调制信号失真.紧急信标在振动条件下依然需要稳定发射报文,因此TCXO必须压低g-sensitivity加速度灵敏度指标,降低振动带来的动态频漂,保证振动工况下信号持续可解调.
第四,低功耗,低压启动,快速起振约束.信标依靠内置一次性锂电池供电,电池容量有限,电池电压会随低温快速跌落.TCXO作为射频PLL参考时钟,是持续耗电的核心器件之一,高功耗晶振会直接缩短信标持续发射时长,缩短卫星捕获窗口.同时低温下电池带载能力下降,需要TCXO支持宽电压供电,低压稳定起振,上电之后快速达到目标频率精度,不能长时间缓慢收敛.部分通用TCXO低温下起振慢,收敛时间长达数百毫秒甚至数秒,会造成前几帧求救报文直接失效,错过卫星过境窗口期.
第五,环境耐受性与密封可靠性.海上EPIRB长期接触高盐雾,高湿度环境,航空ELT面临高空低气压,臭氧环境,PLB个人信标伴随用户户外淋雨,结露.晶振封装必须具备可靠气密性,抵抗水汽,盐离子侵入,防止晶片电极腐蚀,谐振器Q值衰减,避免长期使用性能劣化.塑封SMD晶振在高湿盐雾场景存在渗透风险,而TXCS系列提供气密金属密封与高可靠陶瓷密封两种封装方案,匹配不同等级信标防护需求.
除电气与机械指标之外,还有供应链与认证层面的隐性需求:应急装备属于强监管品类,整机认证周期漫长,元器件需要稳定的规格,长期供货生命周期,不能出现短生命周期,停产断供的情况.很多小众晶振厂商产品迭代快,停供频繁,一旦TCXO停产,整机厂商需要重新选型,重新做全套认证,损失巨大.Transko晶振作为专注高可靠频率器件的老牌厂商,面向航空,海事,国防,应急赛道的产品线都规划了长周期供货计划,TXCS系列定位生命安全级应用,生命周期规划充分匹配应急装备长达十年以上的生产与维保周期.
综合来看,紧急信标对TCXO不是单一指标的高要求,而是稳定度,老化,抗振,功耗,气密性,长供货周期的综合性高可靠要求,通用TCXO只能满足其中一部分,很难全部达标,这也是Transko特兰斯科环保晶振投入资源单独开发TXCS专用系列的市场基础.
第二章Transko晶振TXCS系列TCXO核心技术架构与产品设计思路
Transko晶振在TCXO领域拥有多年温补振荡电路,石英谐振器设计,补偿算法积累,旗下TFC,TXJ,VTXLN等系列已经在小基站,GNSS接收机,工业射频,车载通信等场景广泛落地,而TXCS系列是其第一次完全围绕Cospas-Sarsat紧急信标需求做定向开发的温补晶振平台,从晶片选材,ASIC补偿芯片,电路拓扑,封装结构,校准测试流程全部重新优化,而不是复用现有通用平台改参数.
2.1石英谐振器晶片选型与加工工艺
TXCS系列全部选用精选高Q值AT切石英晶片.AT切是TCXO应用中最成熟,温度特性可控的切割方案,对比其他切型,在常规搜救设备工作温区内拥有天然平滑的二次温度曲线,便于电路补偿.但普通AT切片会存在晶片边缘应力,表面微划痕,电极厚度不均带来的温漂离散性,Transko晶振针对TXCS提升晶片筛选门槛,只选用Q值达标,寄生响应抑制优良的晶片批次,增加晶片化学抛光工序,降低晶片内部晶格缺陷,减少长期应力释放带来的老化漂移.
晶片电极采用贵金属薄膜溅射工艺,严格控制电极厚度均匀性,规避电极重量分布不对称带来的加速度敏感问题.很多低价TCXO为了降低成本,简化晶片筛选流程,同批次产品温漂曲线离散性很大,整机厂商需要逐台校准频偏,增加产线成本,而且校准补偿会随时间,温度变化失效.TXCS在晶片源头控制一致性,保证同规格型号产品温度漂移曲线高度集中,减少整机端校准工作量,提升认证通过率.
同时,Transko晶振针对TXCS晶片做了寄生模态抑制设计.在振动,冲击工况下,石英晶片容易激发寄生谐振模态,造成频率跳变,相位噪声抬升,在搜救信标射频链路中,相位噪声恶化会直接抬高接收底噪,降低卫星端解调裕量.TXCS通过晶片轮廓修型,能量阱设计,压制不需要的寄生谐振点,在振动测试过程中维持干净的频谱特性.
2.2专用温补ASIC与高阶温度补偿算法
TCXO性能上限,很大程度取决于补偿芯片的补偿阶数,测温采样精度,非线性补偿能力.市面大量通用TCXO使用二阶补偿方案,只能修正石英本身二次温度曲线,对于晶片残留三阶非线性,电路温漂,负载变化带来的误差无法补偿,在高低温极限点误差显著放大.TXCS系列搭载Transko低相位噪声晶振专为生命搜救应用开发的第四阶温度补偿ASIC,内置高精度片上温度传感器,实时采集晶片与振荡电路温度,内置OTP一次性可编程存储单元,每一颗晶振出厂前单独测绘全温区频率-温度曲线,把多阶补偿系数写入片内非易失存储器.
OTP一次性存储方案,相比可反复擦写存储单元,具备更高的长期可靠性,不会在多年存储,高低温循环中出现数据丢失,参数漂移,完美匹配信标多年静置待命的使用特征.补偿算法不仅针对石英本身温漂,同时同步补偿振荡晶体管,负载电容,分压网络随温度带来的电气漂移,实现全温区间平滑的频率稳定特性,消除温度拐点跳漂.
ASIC电路同时集成电源稳压,电压监测,负载隔离电路,提升电源抑制比PSRR.紧急信标电池电压会随着放电,低温持续下降,电源纹波,电压跌落都会引入频偏,高PSRR设计可以在电压波动条件下,维持输出频率稳定,降低电源设计压力,简化信标整机电源链路设计.输出端提供CMOS或者削波正弦波(ClippedSine)两种输出形式可选,削波正弦输出功耗更低,适合电池供电的低功耗信标方案;CMOS输出驱动能力强,方便驱动PLL,分频器数字电路,研发工程师可以根据射频链路架构自由选型.
2.3封装结构,气密方案与应力优化
封装应力是TCXO频率漂移非常容易被忽略的来源.封装外壳,焊盘,密封材料,回流焊热冲击带来的机械应力,会传递到石英晶片上,改变晶片等效谐振频率,并且应力会缓慢释放,造成长期老化漂移.TXCS系列从封装结构上做应力释放优化,分为两个封装版本,面向不同等级的紧急信标:版本一:高可靠气密金属封装TXCS-M,适用于ELT航空应急定位发射器,高端EPIRB海上示位标,具备全气密性,内部充入惰性干燥气体,隔绝水汽,氧气,盐雾,杜绝电极氧化,晶片受潮,抗盐雾,低气压能力强,满足航空海事高等级环境测试;版本二:高稳定陶瓷气密SMD封装TXCS-C,贴片式结构,适合自动化SMT贴装,面向轻量化PLB个人定位信标,小型便携应急信标,兼顾体积,重量与密封可靠性,适配便携式设备小型化需求.
封装基座采用低膨胀系数陶瓷基材,匹配石英晶片热膨胀系数,在快速温度交变的时候,热胀冷缩产生的应力最小,避免温度冲击瞬间频偏跳变.封装内部的晶片支架采用弹性缓冲结构,起到减振作用,把外部冲击,振动的应力和晶片隔离开,直接降低g加速度灵敏度指标.出厂前每一颗器件都经过预老化,热循环应力释放,把大部分短期应力漂移在工厂测试阶段消耗完毕,交付客户之后,器件频率长期稳定性更优.
所有TXCS系列产品均满足RoHS无铅环保规范,支持标准无铅回流焊接曲线,兼容SMT自动化产线,不需要特殊贴装,焊接工艺,降低客户生产制造门槛.同时器件引脚布局做了优化,减少PCB板级焊接之后的板级应力,很多整机在回流焊之后出现频偏偏移,根源就是晶振焊盘应力过大,TXCS的结构设计有效缓解该问题.
2.4功耗,启动时序与电池适配优化
针对紧急信标电池供电的核心痛点,Transko智能穿戴晶振在TXCS振荡电路上做低功耗架构优化,在保证相位噪声,稳定度指标前提下,降低工作电流.很多高稳TCXO为了稳定度,静态电流达到8mA~10mA,对于小容量一次性锂电池的PLB个人信标非常不友好,持续工作时长不足.TXCS根据不同规格,典型工作电流控制在更低区间,同时支持宽电压供电,覆盖1.8V,2.5V,3.3V主流信标供电轨,部分版本支持低压低至1.6V工作,适配低温下锂电池电压跌落工况.
上电启动收敛时序也是TXCS重点优化项.普通TCXO上电之后,需要数毫秒到数十毫秒,补偿回路才能收敛到目标精度.在卫星过境窗口期很短的场景,信标上电之后必须立刻输出符合精度的时钟,抢占发射窗口.TXCS的补偿ASIC搭载快速测温,快速收敛逻辑,上电起振速度快,频率收敛时间短,设备触发之后第一帧求救报文就满足频偏规范,最大化卫星捕获概率.
第三章TXCS系列TCXO关键规格参数与选型矩阵
Transko晶振TXCS系列为模块化配置平台,频率,稳定度,封装,输出类型,电压,校准选项可按需组合,核心规格围绕紧急信标406MHz射频参考时钟需求,主流目标频率覆盖10MHz~20MHz,也是406MHzPLL锁相环最常用的参考频率区间,同时也可以接受定制其他频率,适配特殊架构的信标基带射频方案.下面为该系列通用核心指标(不同子型号存在差异,正式评估请联系康华尔电子0755-27838351索取对应Datasheet与测试报告):
工作温度范围:标准搜救版-40℃~+70℃;宽温扩展版-55℃~+85℃,适配航空高空极寒,热带海面高温暴晒;
全温域频率稳定度:典型±0.2ppm(-40~70℃),高稳定定制版本可达±0.15ppm,完全覆盖Cospas-Sarsat信标对参考源稳定度门槛;
频率老化率:年老化典型≤±0.3ppm,长期存储老化经过专项验证,满足多年静置待机需求;
加速度灵敏度(g-sensitivity):典型≤0.01ppb/g,优异的抗振动频漂性能;
输出方式:CMOS/ClippedSine(削波正弦波)二选一;
供电电压:1.8V/2.5V/3.3V可选,支持低压跌落工况;
相位噪声:@1kHz偏移典型-145dBc/Hz及以上,保障射频链路信噪比;

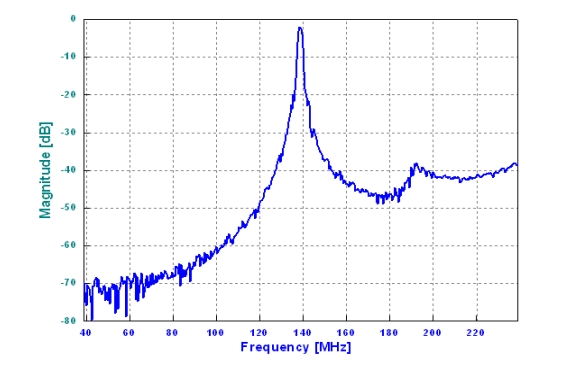

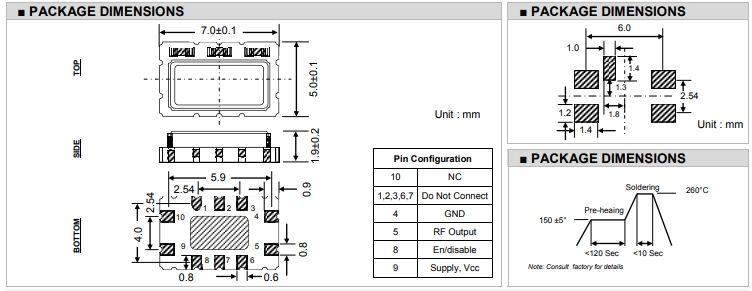

封装选项:气密金属直插封装,气密陶瓷SMD贴片封装;
校准选项:出厂基准频偏校准,可提供客户指定负载条件下校准;
可靠性项目:温度循环,随机振动,正弦振动,机械冲击,盐雾,湿热,低气压,长期高温存储,低温存储全部按应急装备标准执行.
选型上,康华尔电子作为代理会根据客户产品类型给出定向推荐方案:
ELT航空应急定位发射器:优先推荐TXCS-M金属气密宽温版本,-55~85℃温区,±0.2ppm稳定度,抗冲击高规格,适配航空设备DO相关环境测试;
EPIRB海上无线电示位标:TXCS-M金属气密版本,强盐雾耐受,长存储老化指标,适合船舶救生设备;
PLB个人便携定位信标:优先TXCS-C陶瓷贴片气密版本,体积更小,重量轻,低功耗,适配小型便携设备;
特殊定制需求:包含特殊频率,更高稳定度,定制振动筛选,批次特殊检验,配套材料证明文件,均可提交需求给康华尔电子对接Transko晶振原厂评估.
这里需要着重区分TXCS和Transko晶振其他TCXO系列差异:TFC,TXJ系列面向小基站,数据通信,稳定度指标优秀,但振动,长期存储老化,气密防护不是其优先设计目标;VTXLN主打超低相位噪声,面向射频接收机,功耗偏高,不适合电池长期供电的信标设备.而TXCS是唯一把生命搜救信标全部约束条件作为顶层设计目标的系列,不建议研发工程师直接拿通用通信TCXO替代TXCS用于紧急信标认证项目,避免认证阶段出现不可预知的失效风险.
第四章TXCS系列在紧急信标整机系统的集成应用与设计要点
拿到高规格TCXO器件,只是整机时序设计的第一步,PCB布局,负载匹配,供电设计,应力控制,依然会直接决定最终整机频偏,振动测试结果.康华尔电子技术团队配套提供TXCS的应用设计支持,下面结合信标设备的常见设计误区,给出集成要点.
4.1负载电容匹配
TCXO输出负载电容是影响输出频率,波形,相位噪声的关键参数.TXCS出厂校准是在指定负载条件下完成,如果客户PCB实际负载和标称负载差异较大,会引入额外频偏.削波正弦输出版本对负载电容尤其敏感,在原理图阶段就需要确认负载参数,PCB走线寄生电容要纳入计算,必要时增加微调电容,方便产线小范围频偏校准.康华尔电子可以协助客户做负载仿真评估,提供推荐匹配方案.
4.2PCB布局与应力管控
晶振区域PCB布局要远离大功率发热器件,连接器,安装固定孔.螺丝锁紧产生的PCB形变,会传递到晶振焊盘带来应力漂移,是很多振动,冲击测试频偏超标的隐藏原因.TXCS贴片版本焊盘遵循Transko晶振推荐封装焊盘尺寸,不要随意缩小焊盘,增加大面积铜箔包裹,避免热应力集中.晶振下方PCB尽量不要开窗,不要大面积铺铜,减少回流焊时温差带来的应力.同时,TCXO走线到PLL芯片的参考时钟走线尽量短,做阻抗管控,减少干扰引入相位噪声恶化.
4.3电源设计与去耦
虽然TXCS内置稳压电路,具备不错的电源抑制比,依然要求每一颗晶振电源引脚就近放置高频去耦电容(0402/0603规格0.1μF陶瓷电容),电容紧贴电源与地引脚,减少电源线上的纹波.信标电池在发射射频脉冲的时候,会出现瞬时电压跌落,大电流脉冲会耦合到电源轨,良好的去耦设计可以抑制瞬态频偏.不建议TCXO电源和射频功放电源共用一条无隔离的供电走线.
4.4振动,冲击测试配套
在整机可靠性摸底测试阶段,康华尔可以协助客户和原厂沟通,获取TXCS器件级振动冲击测试曲线,失效判据,方便整机振动试验方案设计.很多整机振动测试失败,并不是晶振本身器件损坏,而是振动下频率抖动超出射频解调窗口,需要在前期摸底阶段,在不同振动频率点监测载波频偏,提前发现余量不足问题.
4.5认证资料配套
紧急信标整机向Cospas-Sarsat,海事,航空监管机构提交认证材料时,元器件资料是审核重点.Transko晶振可以配合康华尔电子,提供TXCS对应的Datasheet,批次测试证书,材料声明MSDS,RoHS报告,可靠性测试汇总报告,老化测试数据,封装气密性检验报告等全套文件,支撑整机认证资料包准备,减少研发团队资料整理压力.
第五章行业市场背景:全球紧急搜救装备赛道的增长与元器件供应链挑战
全球范围内,海事安全,航空安全,户外安全监管持续收紧,带动ELT,EPIRB,PLB紧急信标市场稳定增长.国际海事组织IMO持续更新船舶救生设备强制配备要求,民航体系不断升级航空器应急定位设备标准,山地救援,户外探险,科考勘探,边境巡逻等场景的个人定位信标需求逐年上升.同时新一代MEOSAR中轨搜救卫星网络持续扩容,卫星捕获灵敏度提升,反过来推动新一代信标设备向更小体积,更低功耗,更长待机寿命,更高信号可靠性方向迭代.
但是在需求上涨的同时,生命安全级元器件供应链长期存在痛点:合格的搜救专用高稳TCXO供给选择偏少,主流高可靠晶振厂商相关产品交期长,价格门槛高,部分海外原厂渠道复杂,国内代理商缺少技术支持能力,只能简单卖货,无法配合研发做规格评估,认证资料对接,问题定位.不少国内应急装备厂商曾经遇到样品测试合格,批量供货之后批次一致性下滑,原厂通知产品停产,渠道窜货买到翻新器件等问题,给项目带来巨大风险.
康华尔电子作为Transko晶振正规授权代理,深耕频率元器件行业多年,主营Transko晶振全系列TCXO,VC-TCXO,OCXO,无源石英晶体,面向通信,工业,航空应急,车载,GNSS定位等领域提供稳定供应链服务.针对TXCS这款搜救专用新品,康华尔提前完成原厂报备,库存规划,技术培训,建立独立样品库,国内客户可以快速申请样品,进行高低温,振动摸底测试;针对批量订单,和Transko晶振原厂锁定产能排期,保障交期稳定,规避断供风险.
我们不只是元器件贸易商,而是面向应急装备研发企业的时序方案服务商:从前期规格比对,参数评估,样品寄送,到原理图布局指导,频偏异常问题调试,认证资料对接,批量生产售后,提供全流程技术支撑.如果您正在研发406MHz紧急信标,航空应急定位设备,海上救生示位标,正在寻找符合Cospas-Sarsat标准的TCXO温补晶振,欢迎拨打康华尔电子咨询热线:0755-27838351,我们安排资深技术工程师对接需求,提供TXCS系列详细规格书,样品方案与报价.
同时康华尔电子同步供应Transko晶振其他全系列晶振产品,覆盖工业射频,GNSS定位,小基站,车载通信,测试测量仪器等场景TCXO,OCXO,VCTCXO,支持多品类晶振一站式配套采购,简化客户供应商管理.
第六章对比分析:TXCS搜救专用TCXO与通用工业TCXO的性能边界
很多研发团队在项目前期,会优先选用常规低成本工业TCXO做原型机评估,在常温下功能正常,便认为器件可用,等到进入高低温,振动,长期老化认证测试阶段,集中暴露出问题,返工成本很高.我们在这里做清晰的边界对比,帮助工程师建立选型认知.
在常温静态条件下,通用±0.5ppmTCXO和TXCS的表现差距很小,都可以输出稳定时钟.一旦进入紧急信标的真实复合工况,差距会完全拉开:
温度极限补偿:通用TCXO补偿曲线在-40℃或者+70℃端点补偿误差放大,频偏突破限值;TXCS四阶补偿+逐颗全温校准,曲线全程平滑,高低温裕量大;
抗振动加速度灵敏度:通用TCXOg-sensitivity指标普遍0.05~0.1ppb/g,振动下频漂明显;TXCS控制在0.01ppb/g以内,振动工况下载波稳定;
气密与环境耐受:普通塑封SMDTCXO不支持盐雾,高湿长期环境,水汽渗透会逐步劣化Q值;TXCS气密封装隔绝腐蚀介质;
生命周期规划:通用消费/工业TCXO产品迭代快,3~5年存在停产风险;TXCS面向生命安全装备,规划长供货周期;
认证支撑体系:通用晶振厂商很少配套应急搜救标准对应的专项可靠性报告;Transko晶振针对TXCS整理完整搜救应用测试数据包,配合整机认证.
当然,性能提升会带来成本上的差异,TXCS定位生命安全级高可靠器件,不适合对可靠性无强制要求的普通物联网,消费类产品.选型核心判断标准很简单:如果设备故障直接关联人员生命安全,需要通过海事,航空搜救强制认证,TXCS就是适配方案;如果只是普通工业数据采集,短距通信模块,通用TCXO可以满足需求,控制BOM成本.康华尔电子工程师会根据客户产品应用场景,认证要求,预算,客观推荐最合适Transko型号,不盲目推高规格产品.
第七章测试验证体系:Transko晶振对TXCS系列的可靠性验证流程
为了保障TXCS适配紧急信标严苛工况,Transko晶振建立了高于普通工业晶振的验证体系,分为器件来料筛选,出厂校准测试,实验室可靠性摸底,长期老化监测四个层级.
第一,晶片前置筛选:所有石英晶片在进入封装之前,经过频谱扫描,寄生模态检测,Q值分选,温漂曲线预扫,剔除离散性超标的晶片,从源头控制批次一致性.第二,单颗全温校准:每一颗TXCS在封装完成之后,进入自动化温度箱,多点采集频率-温度数据,生成专属补偿系数写入OTP存储器,不是采用统一固定补偿参数,最大化单颗器件稳定度.第三,出厂电性全检:完成校准之后,全检常温频偏,起振时间,功耗,输出波形,负载特性,不合格品直接剔除,不会流入客户端.第四,可靠性摸底测试(抽样):抽样批次开展温度循环(-55℃~85℃数百次循环),高低温存储,正弦振动,随机振动,机械冲击,盐雾测试,湿热测试,低气压测试,测试之后复测频偏,老化,记录漂移量,确认指标依然在规格窗口内.第五,长期老化跟踪:持续抽取样品开展通电老化,静置存储老化,积累长期漂移数据库,持续迭代补偿算法与封装工艺.
所有测试记录均可按需向康华尔电子开放,由我们整理之后交付给客户用于整机项目评估.客户也可以自主送第三方检测机构,按照Cospas-Sarsat相关标准做器件级复测.
第八章总结与展望
在每一次海上遇险,航空失事,野外失联事件之中,紧急信标是生命的第一道求救通道,而TCXO温补晶振,就是这条通道里看不见,却不可或缺的频率基石.Transko晶振本次发布TXCS系列TCXO,填补了专用面向Cospas-Sarsat紧急定位信标场景的时序器件方案空白,不再让应急装备厂商被迫拿通用通信晶博高可靠搜救标准,它从晶片,补偿ASIC,封装,可靠性验证全链路为生命搜救场景量身打造,兼顾高全温稳定度,低加速度灵敏度,优秀长期老化,气密环境防护,低功耗电池适配,满足ELT,EPIRB,PLB不同类型紧急信标的认证与工况需求.
作为Transko手持便携设备晶振品牌国内正规授权代理商,康华尔电子已经全面承接TXCS系列的市场推广,样品申请,技术支持与批量供货业务.我们依托原厂技术资源,搭建国内技术对接窗口,帮助国内应急装备制造企业缩短选型周期,降低认证风险,稳定元器件供应链.无论您是处于项目前期方案评估阶段,还是认证阶段遇到晶振频偏,振动失效的技术卡点,或是正在规划新一代406MHz紧急信标产品,都可以联系康华尔电子:0755-27838351,我们的技术团队将第一时间响应,提供TXCS规格资料,样品支持,方案咨询与配套供应链服务.
伴随全球搜救卫星网络持续升级,应急定位装备持续向轻量化,长待机,高可靠性方向演进,时序频率元器件的重要性会持续凸显.康华尔电子也将持续同步Transko晶振新品动态,把更多高可靠TCXO,OCXO时序方案带给国内航空,海事,应急安全产业,以稳定可靠的频率器件,为遇险人员的生命搜救链路保驾护航.
