美国瑞斯克晶振,CCLD-024差分晶体振荡器,CCLD-024X-50-250.000通讯晶振

频率:162.000MHz~250.000MHz

尺寸:7.0x5.0mm

差分晶振有不同的输出信号,LV-PECL,LVDS,HCSL,是差分晶振通用的输出信号.一般为六脚晶振,能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰(EMI)是高度免疫的.实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性,具有高性能,低功耗,低噪声,低抖动,低损耗等特点.被广泛用于通讯设备,机顶盒,光端机,安防设备及各种频率控制设备上.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

NX23SA

美国瑞斯克晶振,CCLD-024差分晶体振荡器,CCLD-024X-50-250.000通讯晶振型号CCLD-024是一台162.000MHz到250.000MHz的LVDS差分晶体,时钟振荡器,工作电压在2.5V特。该振荡器采用了高Q晶体设计,提供了非常低的抖动和相位噪声。输出信号中没有子谐波。应用: 数字视频,SONET/SDH/DWDM,存储区域网络,宽带接入,以太网,千兆以太网.

Crystek Corporation® 瑞斯克公司自1958年以来一直提供频率控制产品,包括石英晶体,XO(时钟振荡器)、TCXO(温度补偿晶体振荡器),VCXO(压控晶体振荡器),石英晶体振荡器Crystek经营两个专门负责频率控制的部门。Crystek致力于开发和制造使用石英谐振器的频率产品。Crystek Microwave 为微波行业开发频率控制和支持产品。其他产品包括:PLL(锁相环)合成器、RedBox VCO、RF 同轴电缆组件、RF 电缆连接器、批量 RF 同轴电缆、RF 功率检测器、滤波器、衰减器、DC 块、无源倍频器、RFPRO(袖珍参考振荡器)、基于SAW时钟振荡器和VCSO。

Crystek晶振通过ISO9001:2008认证其公司总部位于迈尔斯堡的组织,佛罗里达州,是全球射频微波和频率控制行业高性能技术的领导者。公司广泛的产品系列适用于各种不同的终端市场,例如无线、微波无线电、电信、工业、企业、医疗、航空航天和政府部门等。

NX23SA

Frequency Range: 162.000 MHz to 250.000 MHz
Frequency Stability Options(ppm): ±20, ±25, ±50, ±100
Temperature Range: (standard) 0°C to +70°C
(Option M) -20°C to +70°C
(Option X) -40°C to +85°C
Storage: -45°C to 90°C
Input Voltage: 2.5V ±0.125V
Input Current: 43mA Typical, 63mA Max
Output: Differential LVDS
Symmetry: 45/55% Max @ zero crossing point
Rise/Fall Time: 1nSec Max (20% to 80%)
Load: 100 Ohms Connected between OUT and COUT
Logic:
Output Voltage Levels “0”=0.90 Min, 1.10 Typical
“1”=1.43 Typical, 1.60 Max
Differential Output Voltage: 247mV Min, 454mV Max
Disable Time: 200nSec Max
Enable Time: 2mSec Max
Phase Jitter: 12kHz~80MHz 0.5pSec Typical, 1pSec RMS Max
Phase Noise: (See Plot Below)
Sub-harmonics: None
Aging: <3ppm 1st year, <1ppm every year thereafter

NX23SA

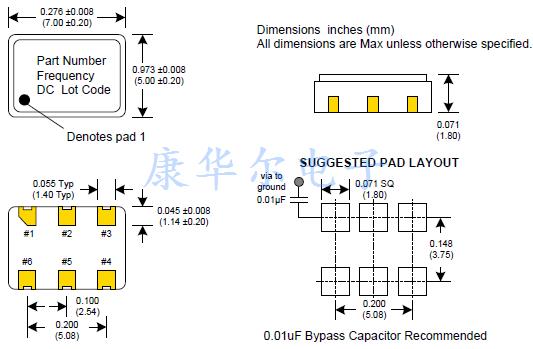

CCLD-024 7050 XO OSC LVDS 2.5V

NX22SA

美国瑞斯克晶振,CCLD-024差分晶体振荡器,CCLD-024X-50-250.000通讯晶振

热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,石英晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英贴片晶振,其内部晶片都是贴片晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
耐焊性:
将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

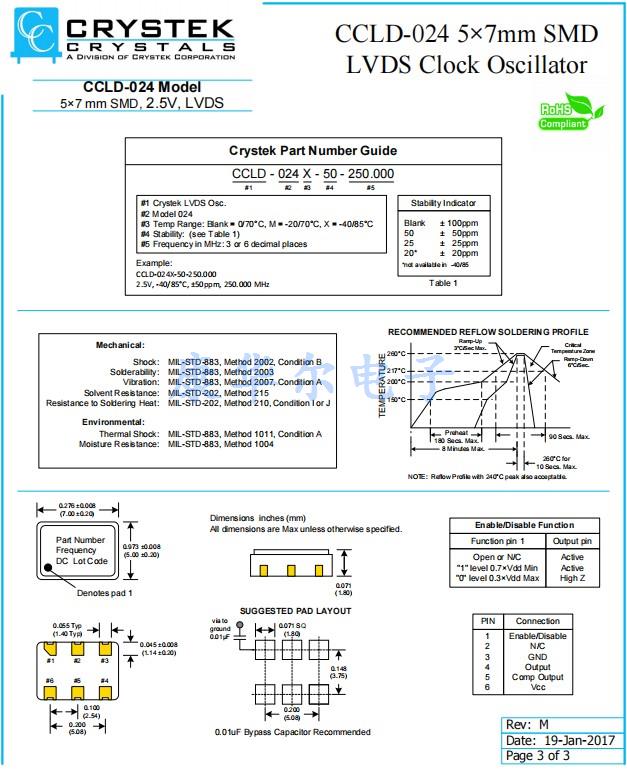

CCLD-024 -1
