ECScrysta晶振,贴片晶振,ECS-23G晶振,ECS-240-18-23G-JGN-TR晶振

频率:8~50MHZ

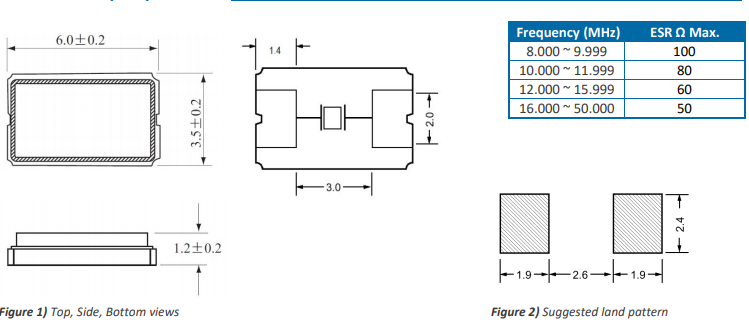

尺寸:6.0*3.5mm

石英贴片晶振,外观完全使用无线网络晶振的,产品本身采用全自动无线网络晶振,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的无线蓝牙晶振,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

TC-1

ECScrysta晶振,贴片晶振,ECS-23G晶振,ECS-240-18-23G-JGN-TR晶振

制造商 Abracon晶振 产地 美国 产品编码 ECS-240-18-23G-JGN-TR
频率 20MHZ
负载 20pF
温度范围 -10°c~+70°c
频率偏差   ±20ppm
封装
陶瓷面两脚贴片 尺寸 6.0*3.5mm

TC-2

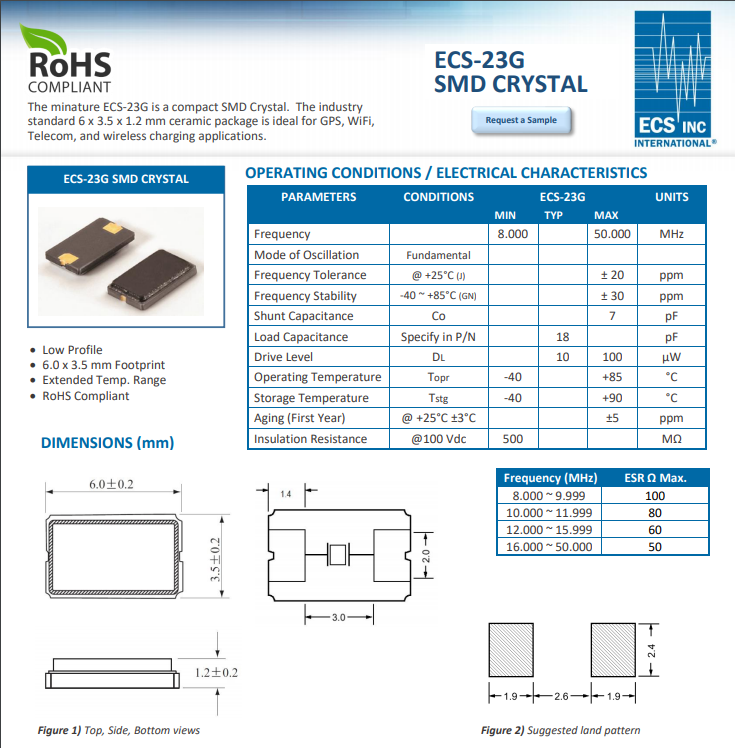

ECScrysta晶振

单位

ECS-23G晶振

石英晶振基本条件

标准频率

f_nom

8~50MHZ

标准频率

储存温度

T_stg

-55°C+125°C

裸存

工作温度

T_use

-10°C+70°C

标准温度

激励功率

DL

200μWMax.

推荐:1μW100μW

频率公差

f_—l

±10ppm,±15ppm

±20ppm,±25ppm



+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.txccrystal.cn/

频率温度特征

f_tem

±10×10-6

超出标准的规格请联系我们.

负载电容

CL

20pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~+125°C,DL=100μW

频率老化

f_age

±3×10-6/yearMax.

+25°C,第一年


TC-3

ECS-23g

TC-4

通电

不建议从中间电位和/或极快速通电,否则会导致石英晶体谐振器无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.

清洗

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于6035贴片晶振的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.

超声波清洗

(1)使用AT-切割晶体和表面声波9SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.

(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为可能受到破坏.

(3)请勿清洗开启式产品

(4)对于可清洗产品,应避免使用可能对产生负面影响的清洗剂或溶剂等.

(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影数码电子晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.

ECS-23G

TC-5
