鸿星晶振,E49A晶振,HC-49SA晶振,低功耗晶振

频率:33~66.000MHZ

尺寸:11.05*4.65mm

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

E49A

鸿星晶振,E49A晶振,HC-49SA晶振,低功耗晶振,普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

晶振的真空封装技术:是指石英贴片晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一

鸿星晶振成立于1979年初,生产的电阻器和电容器,而转向注重水晶产品自第一液晶生产线在台湾设立1991。此后,公司扩大了其在中国大陆生产。现在,它拥有四个生产设施在中国大陆东、南、和九个销售和FAE位点和十个销售代表和经销商在世界各地。Hosonic现在是一个领先的专业晶体谐振器、晶体振荡器制造商在世界上,致力于直插和贴片式晶体振荡器的研发、生产和销售。

E49A

鸿星晶振

单位

E49A晶振

石英晶振基本条件

标准频率

f_nom

3.2~66.000MHZ

标准频率

储存温度

T_stg

-55°C+125°C

裸存

工作温度

T_use

-30°C+85°C

标准温度

激励功率

DL

200μWMax.

推荐:1μW100μW

频率公差

f_—l

±10ppm

±30ppm

±50ppm



+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.txccrystal.cn/

频率温度特征

f_tem

±10×10-6

超出标准的规格请联系我们.

负载电容

CL

10pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~+125°C,DL=100μW

频率老化

f_age

±3×10-6/yearMax.

+25°C,第一年

E49A

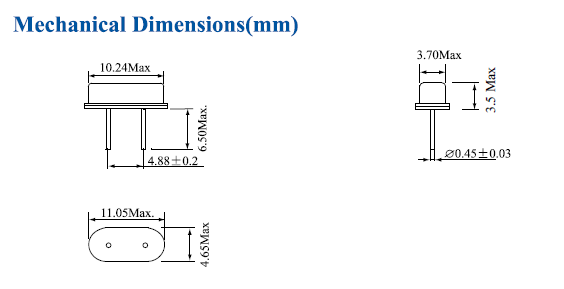

E49A(Former HC-49SA) 11.05-4.65

E49A

耐焊性
加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接晶体产品,建议使用SMD产品.在下列回流条件下,对晶体产品甚至SMD产品使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们晶振厂家以获取耐热的相关信息.
超声波清洗
(1)使用AT-切割晶体和表面声波(SAW)谐振器/滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下,台产晶振特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.
(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏.
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等.
(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响产品的可靠性和质量.请清理残余的助焊剂并烘干PCB.

E49A

E49A
