QANTEK晶振,贴片晶振,QC5A晶振,小型5032晶振

频率:8.000MHz~160.000MHz

尺寸:5.0*3.2*0.8mm

小型表面贴片石英晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

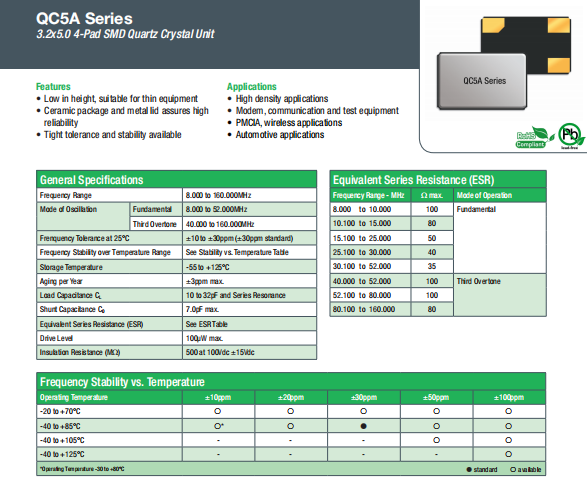

QANTEK晶振,贴片晶振,QC5A晶振,小型5032晶振

QANTEK晶振,贴片晶振,QC5A晶振,小型5032晶振.5032mm体积贴片晶振适用于通信电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于通信电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求.

QANTEK创造了极具竞争力的商业模式,使其能够为原始设备制造商,合同制造商和分销商提供广泛的高可靠性微处理器石英晶体和晶体振荡器.QANTEK为我们的客户提供高质量的产品,具有竞争力的价格,及时交付.优秀的工程和技术支持,以及在短时间内改变生产要求的灵活性.QANTEK的商业模式是通过在初始设计,原型设计和制造流程中为其提供帮助,与客户发展紧密的长期关系.

石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使耐高温晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

QANTEK晶振,贴片晶振,QC5A晶振,小型5032晶振

QANTEK晶振

单位

QC5A晶振

石英晶振基本条件

标准频率

f_nom

8.000MHz~160.000MHz

标准频率

储存温度

T_stg

-55℃~+125℃

裸存

工作温度

T_use

-20℃~+70℃

-40℃~+85℃

-40℃~+105℃

-40℃~+125℃

标准温度

激励功率

DL

200μWMax.

推荐:1μW100μW

频率公差

f_—l

±10ppm~±30ppm

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.txccrystal.cn/

频率温度特征

f_tem

±10×10-6

超出标准的规格请联系我们.

负载电容

CL

10pF~32pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~+125°C,DL=100μW

频率老化

f_age

±3×10-6/yearMax.

+25°C,第一年

QANTEK晶振,贴片晶振,QC5A晶振,小型5032晶振

QANTEK晶振,贴片晶振,QC5A晶振,小型5032晶振

QANTEK晶振,贴片晶振,QC5A晶振,小型5032晶振

陶瓷封装产品

在一个不同扩张系数电路板(环氧玻璃)上焊接压电陶瓷谐振器产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.

柱面式产品

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏.当高精密晶振产品的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂.当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正.在该密封部分上施加一定压力,会导致气密性受到损坏.所以在此处请不要施加压力.另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上.

化学制剂/pH值环境

请勿在PH值范围可能导致腐蚀或溶解进口5032晶振或包装材料的环境下使用或储藏这些产品.

粘合剂

请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)

卤化合物

请勿在卤素气体环境下使用低功耗晶振.即使少量的卤素气体,比如在空气中的氯气内或封装.

QANTEK晶振,贴片晶振,QC5A晶振,小型5032晶振

QANTEK晶振,贴片晶振,QC5A晶振,小型5032晶振
