Rakon晶振,贴片晶振,RSX1612晶振,瑞康无源晶振

频率:26.000MHz~52.000MHz

尺寸:1.6*1.2*0.45mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,无源晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,达到了无铅焊接的高温回流温度曲线的标准.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

Rakon晶振,贴片晶振,RSX1612晶振,瑞康无源晶振

Rakon晶振,贴片晶振,RSX1612晶振,瑞康无源晶振.1612mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.

瑞康晶振是一家全球高科技公司,设计和制造世界领先的变频控制解决方案.今天,我们生活在有线,无线和光网络的连接社会.数据正在任何地方随时随地转移.石英晶振产品位于通信的前沿,速度和可靠性至关重要.无论是深入基础设施,卫星卫星还是导航设备,瑞康的产品都处于实现连接,更快,更可靠的前沿.

石英晶振产品电极的设计:石英晶振产品的电极对于谐振器元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着低功耗晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.

Rakon晶振,贴片晶振,RSX1612晶振,瑞康无源晶振

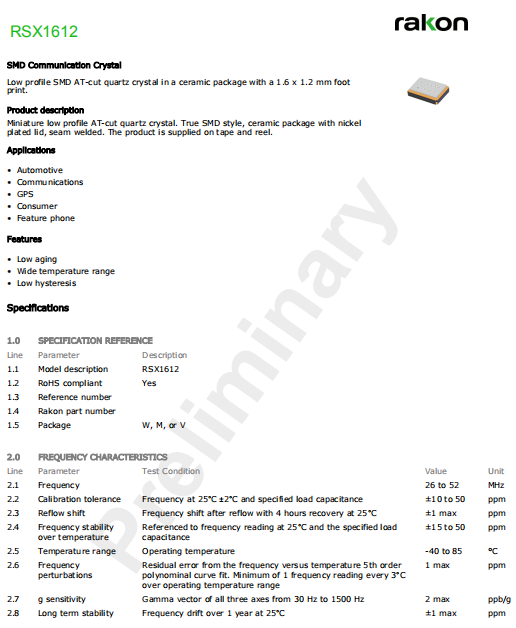

Rakon晶振规格

单位

RSX1612晶振

石英晶振基本条件

标准频率

f_nom

26.000MHz~52.000MHz

标准频率

储存温度

T_stg

-40°C+85°C

裸存

工作温度

T_use

-40℃~+85℃

标准温度

激励功率

DL

200μWMax.

推荐:1μW100μW

频率公差

f_—l

±15ppm~±50ppm

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.txccrystal.cn/

频率温度特征

f_tem

±10×10-6

超出标准的规格请联系我们.

负载电容

CL

5.0pF~32.0pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~+125°C,DL=100μW

频率老化

f_age

±3×10-6/yearMax.

+25°C,第一年

Rakon晶振,贴片晶振,RSX1612晶振,瑞康无源晶振

Rakon晶振,贴片晶振,RSX1612晶振,瑞康无源晶振

Rakon晶振,贴片晶振,RSX1612晶振,瑞康无源晶振

晶体单元/谐振器

激励功率

在晶体单元上施加过多驱动力,会导致1612晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).

负极电阻

除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).

负载电容

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).

晶体振荡器和实时时钟模块

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

通电

不建议从中间电位和/或极快速通电,否则会导致有源晶振无法产生振荡和/或非正常工作.耐高温晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.

清洗

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认

Rakon晶振,贴片晶振,RSX1612晶振,瑞康无源晶振

Rakon晶振,贴片晶振,RSX1612晶振,瑞康无源晶振
