大真空2520mm晶振,DSX221SH石英晶体谐振器,ZC13727通信晶振

频率:16~54MHZ

尺寸:2.5x2.0mm

石英晶体谐振器是一种生活中随处可见的电子器件,诞生于20世纪20年代初,因具有较高的品质因数及良好的频率稳定性,被广泛应用于航天、通信、军事等工业领域。顾名思义,制造石英晶体谐振器的原材料就是石英,一种非常重要的压电材料。其主要特征是其原子或分子有规律排列,反映在宏观上是外形的对称性,在电场的作用下,晶体内部产生应力而形变,从而产生机械振动,获得特定的频率。
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

大真空2520mm晶振,DSX221SH石英晶体谐振器,ZC13727通信晶振石英晶体谐振器是一种生活中随处可见的电子器件,诞生于20世纪20年代初,因具有较高的品质因数及良好的频率稳定性,被广泛应用于航天、通信、军事等工业领域。顾名思义,制造石英晶体谐振器的原材料就是石英,一种非常重要的压电材料。其主要特征是其原子或分子有规律排列,反映在宏观上是外形的对称性,在电场的作用下,晶体内部产生应力而形变,从而产生机械振动,获得特定的频率。

大真空株式会社KDS晶振自1959年建立以来一直遵从的三个理念依赖于可靠的人”“可靠的产品”和”可靠的公司”.作为全球石英晶振制造商,大真空KDS晶振努力帮助实现新一代电子社会,使人们更舒适更方便,通过开发石英晶振,压控晶体振荡器(VCXO),温补晶体振荡器(TCXO),恒温晶体振荡器(OCXO),陶瓷谐振器等晶体器件对全球环境友好.

日本株式会社KDS晶振不断努力为客户在日本国内外提供世界一流的质量和满意的服务.所生产石英晶振,贴片晶振,陶瓷晶振,声表面谐振器,有源晶振等器件遍布全球,包括美国,英国,德国,到中国,新加坡,泰国和其他亚洲国家.以依赖”为公司方针,以客户为导向,创新高效的经营管理,努力创造利润,履行企业社会责任.大真空2520mm晶振,DSX221SH石英晶体谐振器,ZC13727通信晶振

日本大真空株式会社KDS晶振牌实力见证未来,KDS晶振集团总公司位于日本兵库县加古川,在泰国,印度尼西亚,台湾,中国天津这些大城市均有压控晶体振荡器,贴片晶振,陶瓷雾化片,32.768K晶振,温补晶振的生产工厂,而天津KDS晶振工厂是全球石英晶振生产最大量的工厂,自从1993年在天津投产以来,技术更新从未间断.

2

KDS晶振规格

单位

DSX221SH晶振频率范围

石英晶振基本条件

标准频率

f_nom

16~54MHZ

标准频率

储存温度

T_stg

-40°C  +85°C

裸存

工作温度

T_use

-40°C  +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW  100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
 ±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.txccrystal.cn/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF,10pF,12pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

3

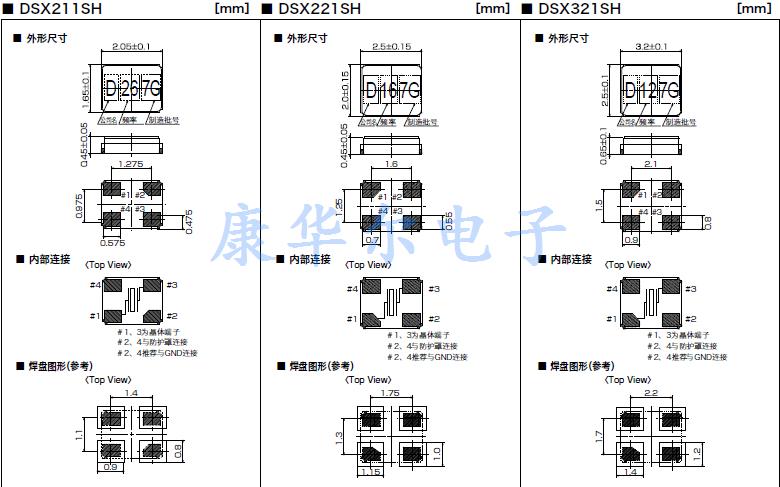

DSX321SH DSX221SH DSX211SH

4

大真空2520mm晶振,DSX221SH石英晶体谐振器,ZC13727通信晶振

在使用晶振时应注意以下事项:
1:抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2:辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.
3:化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.
4:粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.)
5:卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
6:静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作

DSX211SH DSX211S DSX221SH DSX321SH
