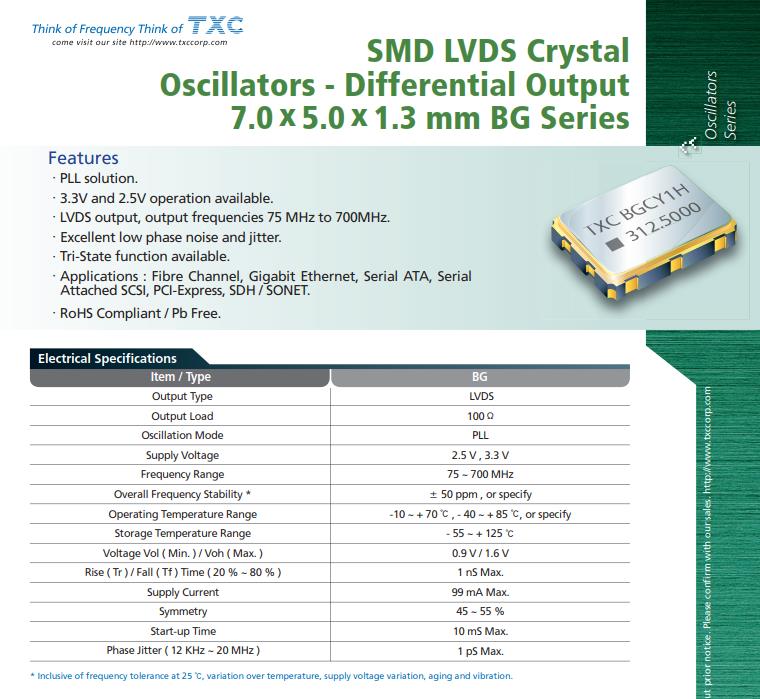

TXC晶振,BG晶振,石英差分晶振

频率:75~700MHz

尺寸:7.0*5.0*1.3mm

贴片晶振本身体积小,超薄型石英晶体振荡器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

BG

TXC晶振,BG晶振,石英差分晶振,小型SMD晶振,是标准的石英晶体振荡器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

有源晶振高频振荡器使用IC与晶片设计匹配技术:有源晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.

TXC Crystal公司以诚信正直的作为,对待员工及上下游厂商.并本此逻辑,以高度的职业道德标准,架构台湾晶技企业文化的第一要项.这也是「行为准则」里面最首先揭露的要务. 公司随市场成长而越发国际化,因而不同语言、文化、国籍等之客户群以及员工都将因此而日渐加入台湾晶技,同仁需相互尊重彼此的差异,以迈向国际化公司.

BG

TXC晶振

BG晶振

输出类型

LVDS

振荡模式

基本/第三泛音

电源电压

2.5,3.3V

频率范围

70~700MHz

频率稳定度

±50ppm

工作温度

-10~+70℃,-40~+85℃

保存温度

-55~+125℃

电压卷(最大值)/ VOH(最小值)

0.1 VDD / 0.9 VDD

启动时间

5 ms Max.

相位抖动(12兆赫~20兆赫)

1个PS最大.

老化率

±3 ppm /年最大.

TXC_BG_7_5 LVDSBG

TXC_BG_7_5 LVDSBG

 机械振动的影响
当晶体产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管5x7贴片晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

PCB设计指导
(1)理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.
(2)在设计时请参考相应的推荐封装.
(3)在使用焊料助焊剂时,按JIS标准(JISC60068-2-20/IEC60,068-2-20).来使用.
(4)请按JIS标准(JISZ3282,Pb含量1000ppm,0.1wt%或更少)来使用无铅焊料.

操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面.BG

BG
