Cardinal品牌发布的振荡器与PLL电路常识，Cardinal作为欧美频率元器件的领先者，主要向广泛应用市场提供性价比高低成本的石英晶振，有源晶振，温补晶振，压控晶振等产品，产品适用于范围广泛，同时凭借着自身的独特创新设计理念，以及对于振荡器产品进行深入探究，研究发现许多关于振荡器方面的小常识，并将自身研究成果分享于世。

锁相环（PLL）电路用于频率控制它们可以配置为频率乘法器、解调器，跟踪生成器或时钟恢复电路。每个这些应用程序要求不同的特性，但是他们都使用相同的基本电路概念。

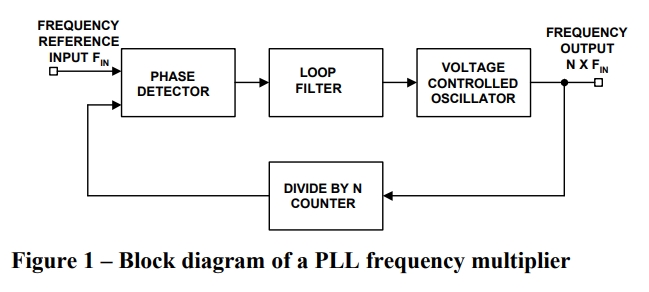

图1包含一个块基本PLL图倍频器。这个该电路的操作所有锁相的典型循环。这基本上是一种反馈控制系统，用于控制电压控制的相位晶体振荡器（VCO）。输入信号应用于一个输入相位检测器。另一个输入连接到除以N的输出柜台通常情况下两个信号的频率几乎相同。这个相位检测器的输出为与两个输入。此信号为应用于环路滤波器。是的确定的动态特性PLL。滤波后的信号控制VCO。请注意VCO的输出处于频率是提供给频率参考输入。

信号频率有多快可以改变并且仍然保持锁这是最大值回转速率。越窄环路滤波器带宽可实现的相位越小错误这是在较慢响应的代价并且减小了捕获范围。

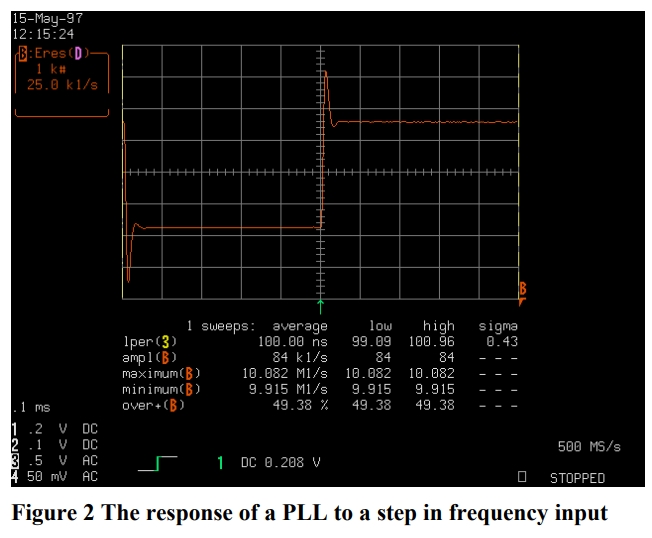

一个典型的例子PLL动态测量响应如图2所示。此PLL用于频率合成器和显示对80的响应10MHz中的kHz步长参考输入。此电路捕获范围约为+/-中心频率的5%。

请注意PLL，纵轴，显示50%超调。这个稍微欠阻尼响应是达成妥协更快的转换速率公差和中等捕获范围。
有多种方式勒克罗伊示波器可以用于PLL测量。现代、高性能微处理器经常使用内部PLL将系统时钟频率。这个制造商指定最大循环周期上允许的变化系统时钟。典型的具体情况是最大抖动小于250ps峰对峰。自PLL的输出不是可访问重要的是系统时钟输入满足此要求.

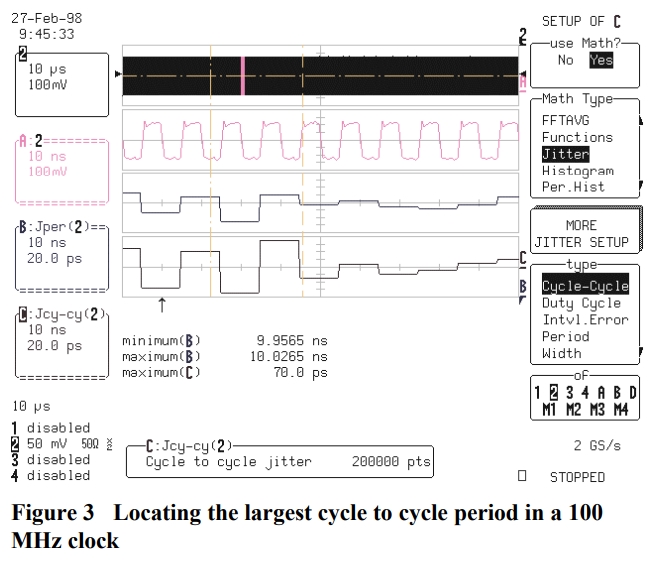

规格工程师oscillator Crystal可以验证系统时钟符合本规范测量系统时钟使用JitterTrack循环进行循环。如图3所示。在100美元的记录中最大循环周期差值为70ps。这个值直接从JitterTrack循环到循环轨迹C中的波形。区域垂直参数之间光标标记最大值。
轨迹A是获取的数据，并显示具有最大差值。轨迹B是抖动轨迹读取绝对值的周期时钟波形。
如果PLL可访问LeCroy作用域可用于验证相位检测器的线性通过绘制平均值的趋势输出电平与输入相位差别.

LeCroy示波器提供各种各样的测量表征相位的工具锁定环路。抖动和定时分析是对这些精度的评估时基电路。
